TYN820的耐壓及主要用途是什么？

• 來源：宇芯電子 更新時間：2020-04-02 17:11:38點擊：6次

•


  TYN820的耐壓及主要用途是什么？







  一、TYN820的產品特征：

  • PNPN 四層結構的硅單向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：TO-220B








  二、TYN820的腳位圖：









  三、TYN820的應用：

         摩托車調壓器，LED 燈控制器、交流電開關、交直流電源變換、直發器








  四、TYN820的極限參數(T_CASE=25℃)：


  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	13	A
  IT(RMS)	通態均方根電流	20
  ITSM	通態不重復浪涌電流	250
  I2t	I2t 值	310	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  五、TYN820的電性能：

  符號	參數	數值	單位
  IGT	門極觸發電流	2~25	mA
  VGT	門極觸發電壓	1	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	40	mA
  IL	擎住電流	60
  dVD/dt	斷態電壓臨界上升率	200	V/μs
  VTM	通態壓降	1.6	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	1	mA







  六、TYN820的熱阻：


  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	1.05	℃/W
  Rth(j-a)	結到環境的熱阻	60

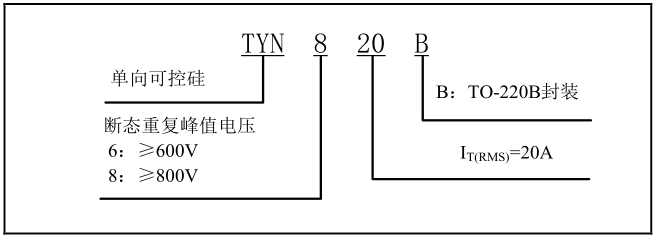

  七、TYN820的型號、標識說明：

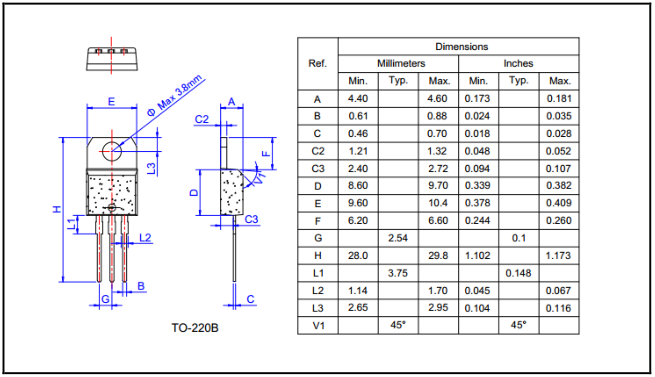

  八、TYN820的封裝外形尺寸：









  ---
