  可控硅的觸發電路圖與常見封裝形式




          可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。

          可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ?。其通斷狀態由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。



  一、常見封裝形式

          常用可控硅的封裝形式有： TO-220A、TO-220B、TO-220C、TO-220F、TO-220AB、TO-3P、TO-92、TO-252、TO-126、TO-263、TO-202、SOT-89、SOT-23、SOT-223等

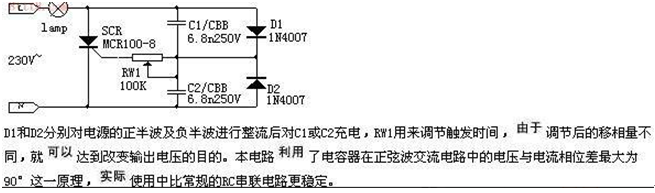

  二、單向可控硅的觸發電路圖









  三、雙向可控硅的觸發電路圖

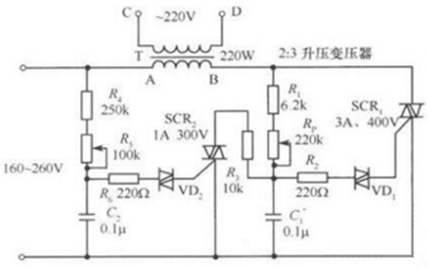

          如下圖所示，當電網電壓小于220V時，雙向可控硅SCR2控制極上的電壓也隨電網電壓減小而降低，致使VD2導通角小，C1端電壓上升，從而使雙向可控硅SCRl控制極電壓升高，使輸出電壓上升。反之，輸出電壓下降，達到穩壓。






          可控硅的觸發電路非常多，需根據具體需求選擇。上述只是其中一種。供大家參考。



  四、可控硅的分類

          可控硅有多種分類方法。

          （一）按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種。

          （二）按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

          （三）按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

          （四）按電流容量分類：可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝。

          （五）按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅。

          （六）過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，必須是過零點才觸發，導通可控硅。

          （七）非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。







  ---
