  可控硅有哪幾種分類？如何判別？

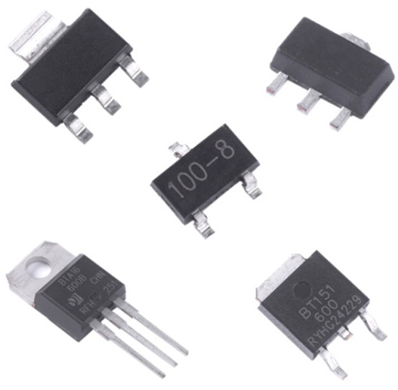

  什么是可控硅

          可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

          可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ堋Ｆ渫〝酄顟B(tài)由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。

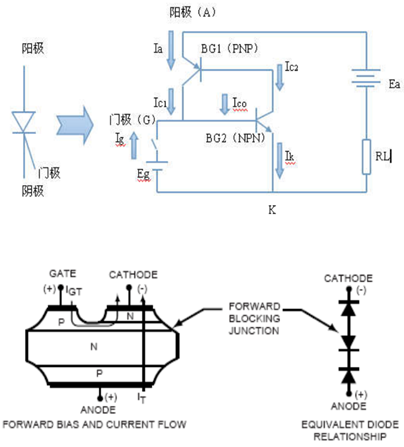

  可控硅的工作原理

  （1）導通

  • 柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻RL。

  • 柵極輸入一個脈沖電壓(注入觸發電流 Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高。

  • 正反饋過程：

          Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。

  • 電路很快從截止?fàn)顟B(tài)進入導通狀態。

  • 由于正反饋的作用柵極Ig沒有觸發將保持導通狀態不變。














  （2）截止

  陽極—陰極加上反向電壓

  • BG1和BG2截止

  • 加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。

  • 當減少到某一個值時由于電路的正反饋?zhàn)饔?，電路翻轉為截止?fàn)顟B(tài)。


  這個電流為維持電流IH









  可控硅的類型

          可控硅有多種分類方法。

          （一）按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種。

          （二）按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

          （三）按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

          （四）按電流容量分類：可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝。

          （五）按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅。

          （六）過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，必須是過零點才觸發，導通可控硅。

          （七）非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。



  可控硅的判別

          可控硅分單向可控硅和雙向可控硅兩種，都是三個電極。單向可控硅有陰極（K）、陽極（A）、控制極（G）。雙向可控硅等效于兩只單項可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相邊連，其引出端稱T2極，其中一只單向硅陰極與另一只陽極相連，其引出端稱T2極，剩下則為控制極（G）。

          1、單、雙向可控硅的判別：先任測兩個極，若正、反測指針均不動（R&TImes;1擋），可能是A、K或G、A極（對單向可控硅）也可能是T2、T1或T2、G極（對雙向可控硅）。若其中有一次測量指示為幾十至幾百歐，則必為單向可控硅。且紅筆所接為K極，黑筆接的為G極，剩下即為A極。若正、反向測批示均為幾十至幾百歐，則必為雙向可控硅。再將旋鈕撥至R&TImes;1或R&TImes;10擋復測，其中必有一次阻值稍大，則稍大的一次紅筆接的為G極，黑筆所接為T1極，余下是T2極。







  ---
