SSM33鋰電保護IC SSM33 鋰電池保護原理圖
鋰電保護IC SSM33的功能描述：

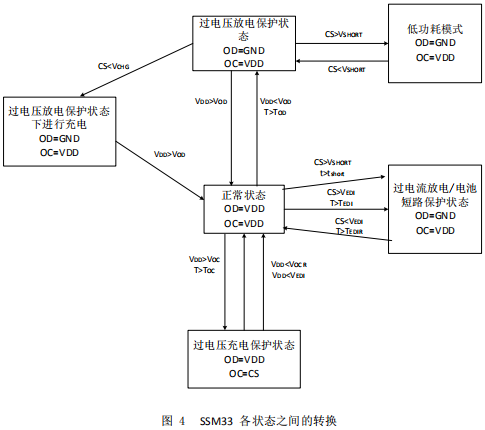

SSM33 是一款高精度的鋰電池保護電路。正常狀態下，如果對電池進行充電，則 SSM33 可能會進入過電壓充電保護狀態；同時，滿足一定條件后，又會恢復到正常狀態。如果對電池放電，則可能會進入過電壓放電保護狀態或過電流放電保護狀態；同時，滿足一定條件后，也會恢復到正常狀態。圖 3 示出了其典型應用線路圖，圖 4 是其狀態轉換圖。下面就各狀態進行詳細描述。
鋰電保護IC SSM33的各狀態描述：
正常狀態
在正常狀態下，SSM33 由電池供電，其 VDD 端電壓在過電壓充電保護閾值 VOC 和過電壓放電保護閾值 VOD 之間，CS 端電壓在充電器檢測電壓（VCHG）與過電流放電保護閾值（VEDI）之間，OC 端和 OD 端都輸出高電平，外接充電控制 N-MOS 管 Q1 和放電控制 N-MOS 管 Q2 均導通。此時，既可以使用充電器對電池充電，也可以通過負載使電池放電。

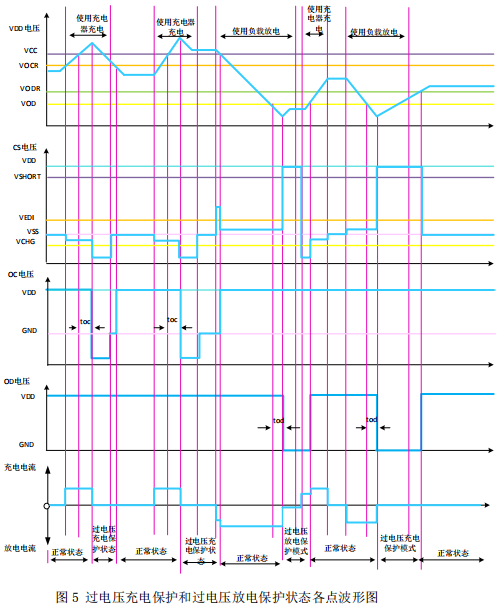

過電壓充電保護狀態
●保護條件
正常狀態下，對電池進行充電，如果使 VDD 端電壓 升高超過過電壓充電保護閾值 VOC，且持續時間超過過電壓充電保護延遲時間 tOC，則 SSM33 將使充電控制端 OC 由高電平轉為 CS 端電平（低電平），從而使外接充電控制 N-MOS 管 Q1 關閉，充電回路被“切斷”，即 SSM33 進入過電壓充電保護狀態。
●恢復條件
有以下兩種條件可以使 SSM33 從過電壓充電保護狀態恢復到正常狀態：⑴ 電池由于“自放電”使 VDD 端電壓低于過電壓充電恢復閾值 VOCR；⑵ 通過負載使電池放電（注意，此時雖然 Q1 關閉，但由于其體內二極管的存在，使放電回路仍然存在），當 VDD 端電壓低于過電壓充電保護閾值 VOC，且 CS 端電壓高于過電流 放電保護閾值 VEDI（在 Q1 導通以前，CS 端電壓將比 GND 端高一個二極管的導通壓降）。
SSM33 恢復到正常狀態以后，充電控制端 OC 將輸出高電平，使外接充電控制 N-MOS 管 Q1 回到導通狀態。
SSM33 進入過電壓充電保護裝填后，如果外部一直有充電器致使 VM 電壓小于充電器檢測電壓（VCHG），那么即使 VDD 降至 VOCR 以下，SSM33 也不會恢復到正常狀態。此時必須去掉充電器，SSM33 才會回到正常狀態。
過電壓放電保護/低功耗狀態
●保護條件
正常狀態下，如果電池放電使 VDD 端電壓降低至過電壓放電保護閾值 VOD，且持續時間超過過電壓放電保 護延遲時間 tOD，則 SSM33 將使放電控制端 OD 由高電平轉為 GND 端電平（低電平），從而使外接放電控制進入過電壓放電保護狀態。同時，CS 端電壓將通過內部電阻 RVMD 被上拉到 VDD。
在過電壓放電保護狀態下，CS 端（亦即 VDD 端）電壓總是高于電池短路保護閾值 VSHORT，滿足此條件后，電路會進入“省電”的低功耗模式。此時，VDD端的電流將低于 0.7μA。
●恢復條件
對于處在低功耗模式下電路，如果對電池進行充電（同樣，由于 Q2 體內二極管的存在，此時的充電回路也是存在的），使 SSM33 電路的 CS 端電壓低于電池短路保護閾值 VSHORT，則它將恢復到過電壓放電保護狀態，此時，放電控制端 OD 仍為低電平，Q2 還是關閉的。如果此時停止充電，由于 CS 端仍被 RVMD 上拉到 VDD，大于電池短路保護閾值 VSHORT，因此 SSM33 又將回到低功耗模式；只有繼續對電池充電，當 VDD 端電壓大于過電壓放電保護閾值 VOD 時，SSM33 才可從過電壓放電保護狀態恢復到正常狀態。
如果不使用充電器，由于電池去掉負載后的“自升壓”，可能會使 VDD 端電壓超過過電壓放電恢復閾值 VODR，此時 SSM33 也將從過電壓放電保護狀態恢復到正常狀態；
SSM33 恢復到正常狀態以后，放電控制端 OD 將輸出高電平，使外接充電控制 N-MOS 管 Q2 回到導通狀態。

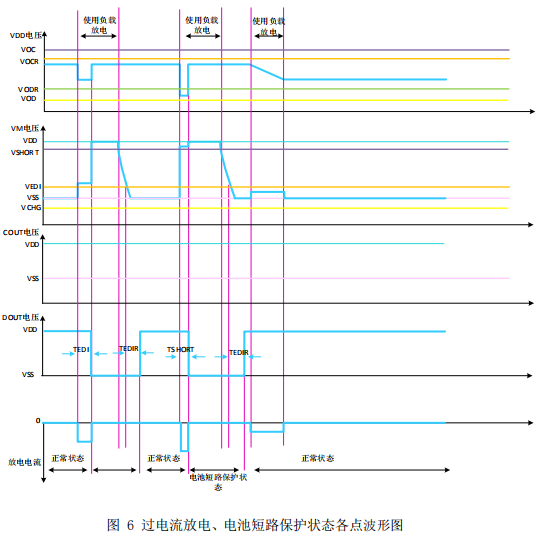

過電流放電/電池短路保護狀態
●保護條件
正常狀態下，通過負載對電池放電，SSM33 電路的 CS 端電壓將隨放電電流的增加而升高。如果放電電流增加使 CS 端電壓超過過電流放電保護閾值 VEDI，且持續時間超過過電流放電保護延遲時間 tEDI，則 SSM33 進入過電流放電保護狀態；如果放電電流進一步增加使 CS 端電壓超過電池短路保護閾值 VSHORT，且持續時間超過短路延遲時間 tSHORT，則 SSM33 進入電池短路保護狀態。
SSM33 處于過電流放電/電池短路保護狀態時，OD 端將由高電平裝維 GND 端電平，從而使外接放電控制 N-MOS 管 Q2 關閉，放電回路被“切斷”；同時，CS 端將通過內部電阻 RVMS 連接到 GND，放電負載取消后，CS 端電平為 GND 端電平。
●恢復條件
在過電流放電/電池短路保護狀態下，當 CS 端電壓 由高降低至低于過電流放電保護閾值 VEDI，且持續時間 超過過電流放電恢復延遲時間 tEDIR，則 SSM33 可恢復 到正常狀態。因此，在過電流放電/電池短路保護狀態下，當所有的放電負載取消后，SSM33 即可“自恢復”。
SSM33 恢復到正常狀態以后，放電控制端 OD 將輸出高電平，使外接充電控制 N-MOS 管 Q2 回到導通狀態。
充電器檢測
SSM33 處于過電壓放電保護狀態下，如果外部接有充電器，致使 CS 端電壓低于充電器檢測電壓（VCHG），則只要SSM33 的 VDD 電壓大于 VOD，SSM33 即可恢復到正常狀態；如果充電器電壓不能使 CS 端電壓低于 VCHG，則 VDD 電壓必須大于 VODR，SSM33 才能恢復到正常狀態。這就是通常所說的充電器檢測功能。
0V 電池充電
●0V 電池充電允許
對于 0V 電池充電允許的電路，如果使用充電器對電池充電，使 SSM33 電路的 VDD 端相對 CS 端的電壓大于 0V 充電允許閾值 V0V_CHG 時，其充電控制端 OC 將被連接到 VDD 端。若該電壓能夠使外接充電控制N-MOS管 Q1 導通，則通過放電控制 N-MOS 管 Q2 的體內二極管可以形成一個充電回路，使電池電壓升高；當電池電壓升高至使 VDD 端電壓超過過電壓放電保護閾值 VOD 時，SSM33 將回到正常狀態，同時放電控制端 OD 輸出高電平，使外接放電控制N-MOS管處于導通狀態。
●0V 電池充電禁止
對于 0V 電池充電禁止的電路，如果電池電壓低至使 SSM33 電路的 VDD 端電壓小于 0V 充電禁止閾值 VNOCHG，則其充電控制端 OC 將被短接到 CS 端，使外接充電控制 N-MOS 管始終處于關閉狀態。
應用中的幾個問題
Q1 和 Q2 的選擇
Q1和Q2可以選擇同型號的N-MOS 管，其柵極-源極開啟電壓 VGS（th）在 0.4V 與過電壓放電保護閾值 VOD 之間。如果 VGS（th）小于 0.4V，則可能會導致過電壓充電保護保護時，Q1 不能有效的“關閉”；如果 VGS（th）大于 VOD，則可能會在未進入過電壓放電保護狀態下，Q2 提前“關閉”。
同時，Q1 和 Q2 的柵極-源極承受電壓 VGS 應大于使用充電器時 VDD 端的電壓，否則在對電池充電過程中，可能會導致 Q1 和 Q2 的損壞。
C1 的確定
CI 與 R1 構成濾波網絡，對 VDD 端電壓進行去藕。C1 可選擇 0.1μF 的陶瓷電容。
R1 和 R2 的確定
R1 的推薦使用 100Ω 的電阻，R2 的推薦使用 1kΩ 的電阻，要求 R1 的阻值小于 R2。
因為各種檢測閾值是對于 SSM33 電路 VDD 端電壓而言，而 VDD 端通過 R1 與電池連接,如果 R1 太大，將會導致各檢測閾值與電池實際電壓偏差增加；同時，如果充電器接反，可能會使 SSM33 電路的 VDD 端與 GND 端電壓超過極限值，導致電路損壞，因此 R1 不宜太大，應控制在 500Ω 以內。
R2 不宜太小，當充電器接反或充電器充電電壓太高時，它可以作為限流電阻來保護 SSM33 電路；同時 R2 亦不能太大，否則當充電器充電電壓太高時，充電電流將不能被有效“切斷”，因此，R2 應控制在 500Ω 至 1.3kΩ之間。
