達林頓芯片 ULN2003H 大芯片達林頓管2003

• 來源：宇芯電子 更新時間：2020-08-29 11:36:39點擊：6次

•


  達林頓芯片 ULN2003H 大芯片達林頓管2003







  達林頓芯片 ULN2003H的概述：

         ULN2003H 是一個單片高電壓、高電流的達林頓晶體管陣列集成電路。它是由7組NPN達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個達林頓對的集電極電流是250mA。達林頓管并聯可以承受更大的電流。此電路主要應用于繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體放電），線路驅動器和邏輯驅動器。

          ULN2003H 的每組達林頓都有一個2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。







  達林頓芯片 ULN2003H的應用：

  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器

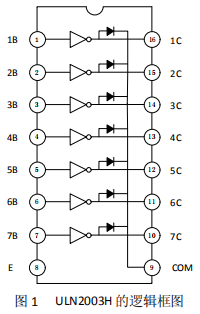

  達林頓芯片 ULN2003H的邏輯示意圖：









  達林頓芯片 ULN2003H的極限值：

  (除非有特殊要求，TA=25℃)

  • 集電極和發射極之間的電壓 V_CE：50V

  • 輸入電壓 V_I：30V

  • 集電極電流峰值 I_C：500mA

  • 總的發射端電流 I_OK：1500mA

  • 功率消耗(Tamb=25℃) P_D：950mW

  • 功耗消耗(Tamb=85℃) P_D：495mW

  • 工作溫度 T_opr：-20~+85℃

  • 貯存溫度 T_stg：-65~150℃

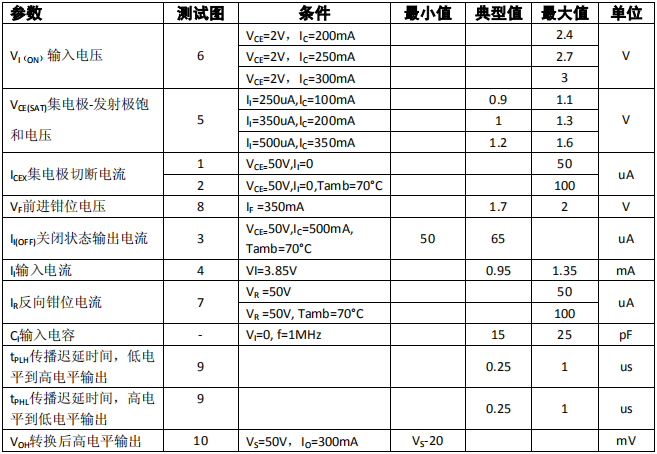

  達林頓芯片 ULN2003H的電特性：

  (除非有特殊要求，TA=25℃)

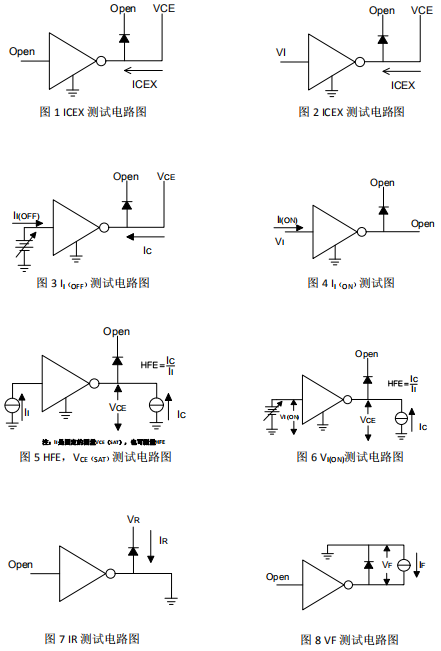

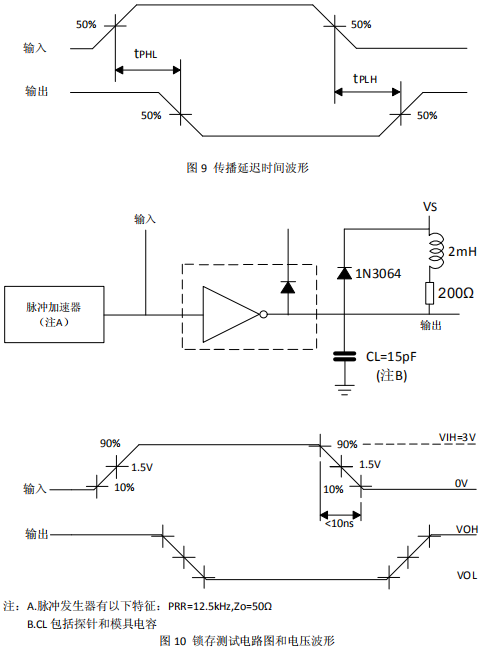

  達林頓芯片 ULN2003H的測試電路圖：














  ---
