MAC97A6 雙向可控硅 97A6可控硅引腳

• 來源：宇芯電子 更新時間：2020-08-29 15:45:23點擊：6次

•


  MAC97A6 雙向可控硅 97A6可控硅引腳







  雙向可控硅 MAC97A6的應用：

  • 加熱控制器

  • 彩燈控制器

  • 電飯煲

  • 燃?xì)恻c火器

  • 電風扇調速器等...








  雙向可控硅 MAC97A6的引腳圖：









  雙向可控硅 MAC97A6的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-23-3L、TO-92








  雙向可控硅 MAC97A6的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM ----------------------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) -------------------------------------------------------------  0.8A

  • 通態不重復浪涌電流 I_TSM ----------------------------------------------------------  8A

  • 門極峰值電流 I_GM -------------------------------------------------------------------  1A

  • 門極峰值功率 P_GM ------------------------------------------------------------------  5W

  • 門極平均功率 P_G(AV) ----------------------------------------------------------------  0.1W

  • 存儲溫度 T_STG -----------------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j --------------------------------------------------------------------------  -40~+125℃








  雙向可控硅 MAC97A6的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	20
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V

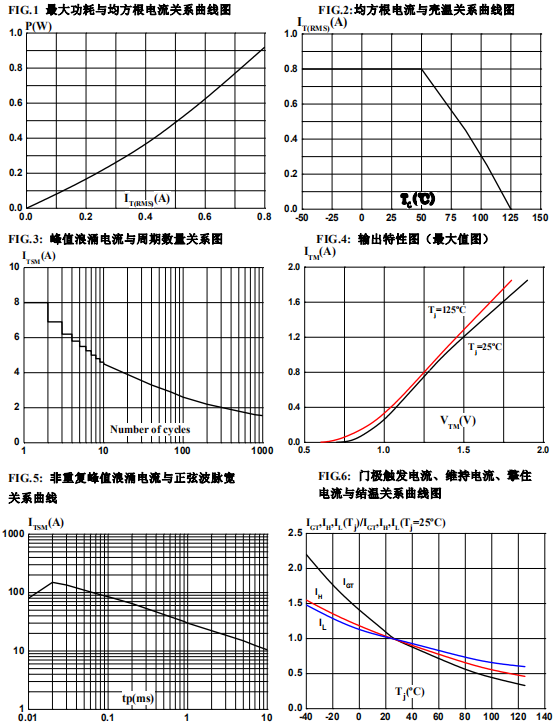

  雙向可控硅 MAC97A6的參數特性曲線：









  ---
