單向可控硅導通需要哪些條件及引腳區分？

• 來源：宇芯電子 更新時間：2020-09-22 14:56:59點擊：6次

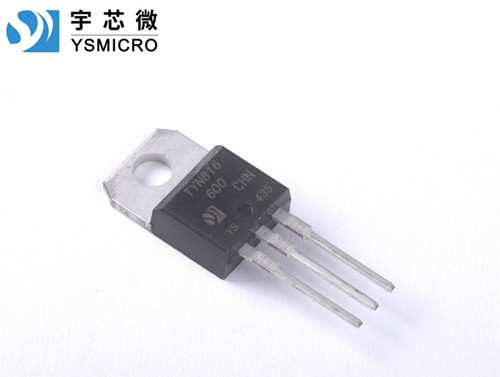

•         單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?dǎo)通，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向?qū)ㄊ芸刂茦O電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。單向可控硅導通需要哪些條件及引腳區分？



          單向可控硅的導通需要兩個條件：




          1、 A、K 之間加正向電壓；




          2、 G、K 之間輸入一個正向觸發電流信號，無論是直流或脈沖信號。




          若欲使可控硅關斷，也有兩個關斷條件：




          1、 使正向?qū)娏髦敌∮谄涔ぷ骶S持電流值；




          2、使 A、K 之間電壓反向。




          對可控硅的引腳區分，有的可從外形封裝加以判別，如外殼就為陽極，陰極引線比控制極引線長。從外形無法判斷的可控硅，可用萬用表R×100或R×1K擋，測量可控硅任意兩管腳間的正反向電阻，當萬用表指示低阻值（幾百歐至幾千歐的范圍）時，黑表筆所接的是控制極G，紅表筆所接的是陰極K，余下的一只管腳為陽極A。







  ---
