雙向可控硅產品特性及構造原理？

• 來源：宇芯電子 更新時間：2020-09-23 15:08:23點擊：6次

•         雙向可控硅是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。那么雙向可控硅產品特性及構造原理？




          雙向可控硅一陽極A1與二陽極A2間，無論所加電壓極性是正向還是反向，只要控制極G和一陽極A1間加有正負極性不同的觸發電壓，就可觸發導通呈低阻狀態。此時A1、A2間壓降也約1V。雙向可控硅一旦導通，即使失去觸發電壓，也能繼續保持導通狀態。只有當一陽極A1、二陽極A2電流減小，小于維持電流或A1、A2間當電壓極性改變且沒有觸發電壓時，雙向可控硅才截?cái)?，此時只有重新加觸發電壓方可導通。

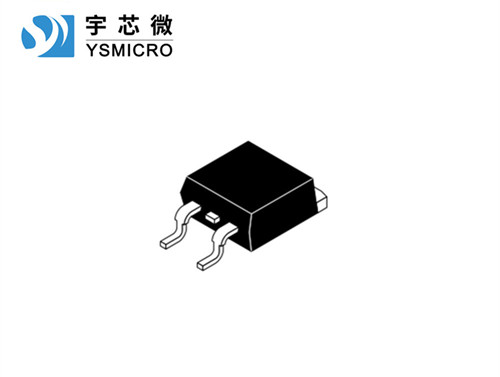

          盡管從形式上可將雙向可控硅看成兩只普通可控硅的組合，但實際上它是由7只晶體管和多只電阻構成的功率集成器件。小功率雙向可控硅一般采用塑料封裝，有的還帶散熱板。典型產品有BCMlAM(1A/600V)、BCM3AM(3A/600V)、2N6075(4A/600V)，MAC218-10(8A/800V)等。大功率雙向可控硅大多采用RD91型封裝。




          雙向可控硅屬于NPNPN五層器件，三個電極分別是T1、T2、G。因該器件可以雙向?qū)?，故除門極G以外的兩個電極統稱為主端子，用T1、T2表示，不再劃分成陽極或陰極。其特點是，當G極和T2極相對于T1，的電壓均為正時，T2是陽極，T1是陰極。反之，當G極和T2極相對于T1的電壓均為負時，T1變成陽極，T2為陰極。雙向可控硅由于正、反向特性曲線具有對稱性，所以它可在任何一個方向?qū)ā?/span>







  ---
