12A雙向可控硅 BTA312 TO-220C 國產可控硅

• 來源：宇芯電子 更新時間：2020-10-15 17:37:16點擊：6次

•


  12A雙向可控硅 BTA312 TO-220C 國產可控硅







  國產可控硅 BTA312的應用領域：

  • 加熱控制器

  • 調光/調速控制器

  • 洗衣機

  • 攪拌機

  • 果汁機

  • 電動工具

  • 吸塵器等家用電器








  國產可控硅 BTA312的引腳圖：









  國產可控硅 BTA312的極限值(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM ---------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) ------------------------------------------------  12A

  • 通態不重復浪涌電流 I_TSM ---------------------------------------------  100A

  • 通態電流臨界上升率 dI_T/dt --------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ------------------------------------------------------  2A

  • 門極峰值功率 P_GM -----------------------------------------------------  5W

  • 門極平均功率 P_G(AV) ---------------------------------------------------  0.5W

  • 存儲溫度 T_STG ----------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j --------------------------------------------------------------  -40~+125℃








  國產可控硅 BTA312的電特性：

  符號	參數	數值			單位
  		D	E	C
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥50	≥500	V/μs
  VTM	通態壓降	≤1.55			V

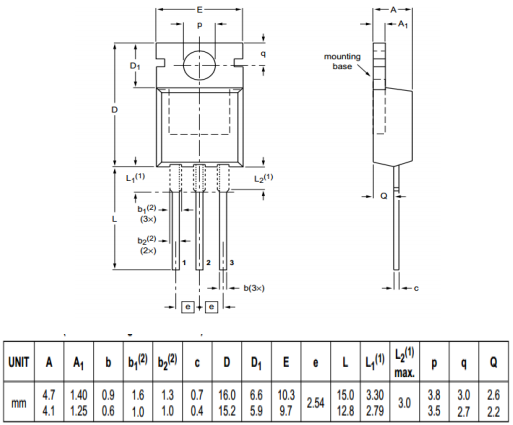

  國產可控硅 BTA312的封裝外形尺寸：









  ---
