  CD4069 6路反相器電路 CD4069引腳圖及功能







  6路反相器電路 CD4069的概述：

          CD4069是常規的6路反相器，每一路反相器都是相對獨立的。其正常工作時VDD接電源，VSS通常接地，VDD范圍為3V~15V。沒有使用的輸入端必須接電源，地或者其他輸入端。CD4069具有較寬的溫度使用范圍（-40°C ~125°C）。

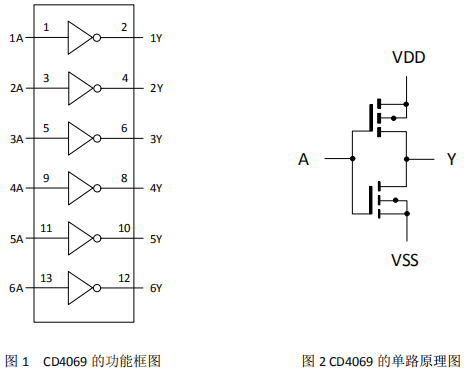

  6路反相器電路 CD4069的功能框圖及原理圖：









  6路反相器電路 CD4069的特點：

  • 全靜態工作

  • 提供較寬電壓范圍：3V~15V

  • 標準對稱輸出特性

  • 提供較寬的溫度使用范圍：-40℃~125℃

  • 封裝形式：DIP14、SOP14








  6路反相器電路 CD4069的引腳圖：









  6路反相器電路 CD4069的引腳功能描述：


  DIP-14	引腳名稱	引腳功能
  1、3、5、9、11、13	1A、2A、3A、4A、5A、6A	數據輸入端
  2、4、6、8、10、12	1Y、2Y、3Y、4Y、5Y、6Y	數據輸出端
  7	VSS	地
  14	VDD	電源







  6路反相器電路 CD4069的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  電源電壓	VDD	-0.5~18	V
  輸入電壓	VI	-0.5~VDD+0.5	V
  輸入輸出電流	±I	-10~+10	mA
  功耗 DIP,TA=-40~+125℃	PD	750	mW
  功耗 SOP,TA=-40~+125℃		500
  工作環境溫度	TA	-40~+125	℃
  貯存溫度	Tstg	-65~+150
  焊接溫度(10秒) DIP	TL	245	℃
  焊接溫度(10秒) SOP		250

  注：

     1、DIP 封裝：當 TA 大于 70℃ 時，溫度每升高 1℃，額定功耗減少 12mW。

     2、SOP 封裝：當 TA 大于 70℃ 時，溫度每升高 1℃，額定功耗減少 8mW。

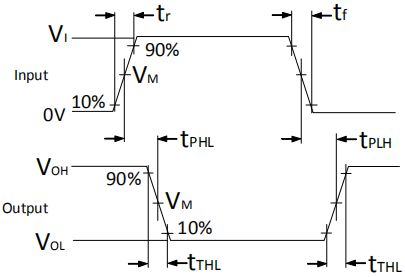

  6路反相器電路 CD4069的時序圖：






  說明：

  1.VM=1/2 VDD

  2.VOL 和 VOH 是帶負載時的典型輸出低電平和高電平

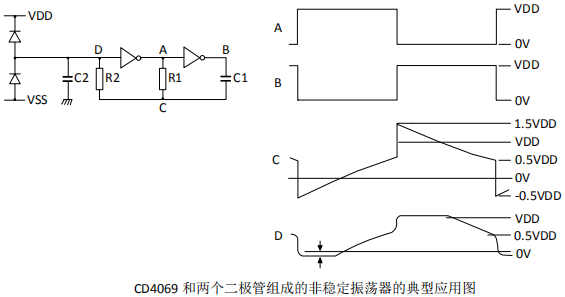

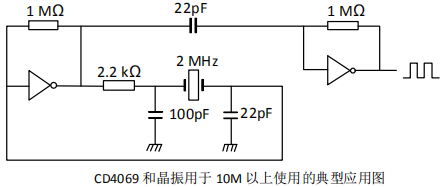

  6路反相器電路 CD4069的應用原理圖：






          振蕩器的頻率是由 R1*C1 所確定的。其條件為 R1＜＜R2 且 R2*C2＜＜R1*C1。R2 的作用是減小前端由保護二極管輸入的電壓值，C2 是一個寄生電容。周期 Tp 由公式 Tp=T1+T2。






          Vst是反相器輸入信號的門限電壓，振蕩器的頻率 VDD，VST 和溫度無關。












  ---
