  BTA06 塑封可控硅 BTA06 雙向可控硅







  塑封可控硅 BTA06的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高；換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝外形尺寸：TO-220A、TO-220F

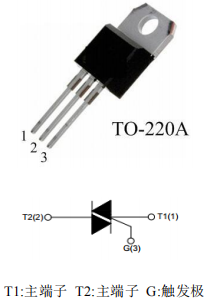

  塑封可控硅 BTA06的引腳圖：









  塑封可控硅 BTA06的應用領域：

          加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器








  塑封可控硅 BTA06的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM -------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) ----------------------------------------------  6A

  • 通態不重復浪涌電流 I_TSM -------------------------------------------  60A

  • 通態電流臨界上升率 dI_T/dt ------------------------------------------  50A/μs

  • 門極峰值電流 I_GM ----------------------------------------------------  4A

  • 門極平均功率 P_G(AV) -------------------------------------------------  1W

  • 存儲溫度 T_STG ---------------------------------------------------------  -40~+150℃

  • 工作結溫T_j -------------------------------------------------------------  -40~+125℃








  塑封可控硅 BTA06的電特性：

  符號	參數	數值			單位
  		TW	SW	CW
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥40	≥400	V/μs
  VTM	通態壓降	≤1.55			V







  塑封可控硅 BTA06的封裝外形尺寸：

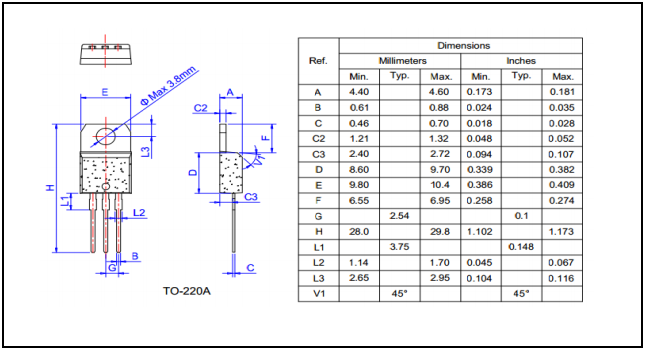

  1、TO-220A：

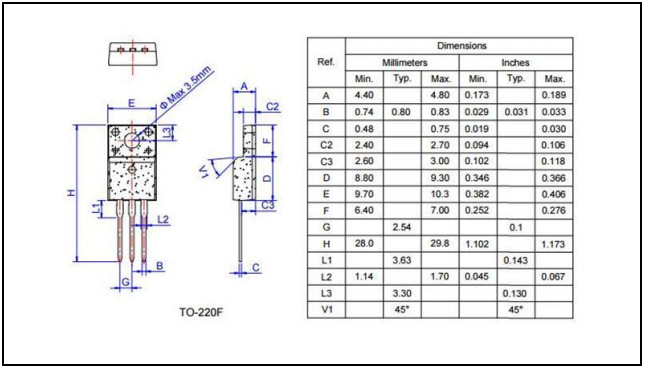

  2、TO-220F：









  ---
