大電流MOSFET 150N03 TO-252 貼片場效應管 MOS管150N03

• 來源：宇芯電子 更新時間：2020-12-26 09:56:44點擊：6次

•


  大電流MOSFET 150N03 TO-252 貼片場效應管 MOS管150N03















  貼片場效應管 150N03的應用：

  • 電池保護

  • 負載開關

  • 不間斷電源








  貼片場效應管 150N03的極限參數：

  符號	參數	數值	單位
  VDS	漏極-源極電壓	30	V
  VGS	柵極-源極電壓	±20
  ID	漏極電流-連續 TC=25℃	155	A
  	漏極電流-連續 TC=100℃	110
  IDM	漏極電流-脈沖	310	A
  EAS	單脈沖雪崩能量	246	mJ
  IAS	雪崩電流	70.2	A
  PD	功耗	89.3	W
  TSTG	存儲溫度	-55~175	℃
  TJ	工作結溫	-55~175







  貼片場效應管 150N03的電特性：

  符號	參數	MIN值	TYP值	MAX值	單位
  BVDSS	漏極-源極擊穿電壓	30			V
  RDS(ON)	靜態漏源導通電阻 （VGS=10V,ID=30A）		2.2	3	mΩ
  	靜態漏源導通電阻 （VGS=4.5V,ID=15A）		3.2	4
  VGS(th)	柵極開啟電壓	1		2.5	V
  gfs	正向跨導		60		S
  Qg	柵極總電荷		56.9		nC
  Qgs	柵源電荷密度		13.8
  Qgd	柵漏電荷密度		23.5
  Ciss	輸入電容		5935		pF
  Coss	輸出電容		725
  Crss	反向傳輸電容		538

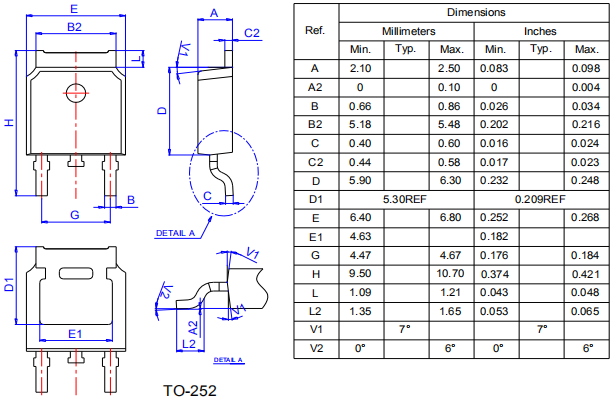

  貼片場效應管 150N03的封裝外形尺寸：









  ---
