  國產替代MOS管 60V場效應管 20N06 貼片MOS管20N06







  60V場效應管 20N06的符號圖：









  60V場效應管 20N06的應用：

         60V場效應管 20N06應用于：電池保護、負載開關、不間斷電源等。







  60V場效應管 20N06的極限參數：

  （如無特殊說明，T_J=25℃）

  符號	參數	數值	單位
  VDS	漏極-源極電壓	60	V
  VGS	柵極-源極電壓	±20
  ID	漏極電流-連續 TC=25℃	28	A
  	漏極電流-連續 TC=100℃	13
  IDM	漏極電流-脈沖	74
  EAS	單脈沖雪崩能量	22	mJ
  IAS	雪崩電流	13	A
  PD	總耗散功率 TC=25℃	31.3	W
  TSTG	存儲溫度	-55~175	℃
  TJ	工作結溫	-55~175
  RθJA	結到環境的熱阻	62	℃/W
  RθJC	結到管殼的熱阻	4







  60V場效應管 20N06的電特性：

  （如無特殊說明，T_J=25℃）

  符號	參數	MIN值	TYP值	MAX值	單位
  BVDSS	漏極-源極擊穿電壓	60	65		V
  RDS(ON)	靜態漏源導通電阻 VGS=10V,ID=15A		28	36	mΩ
  	靜態漏源導通電阻 VGS=4.5V,ID=7A		39	45
  VGS(th)	柵極開啟電壓	1.2	1.6	2.5	V
  IGSS	柵極漏電流			±100	nA
  gfs	正向跨導		25.3		S
  Qg	柵極總電荷		19		nC
  Qgs	柵源電荷密度		2.5
  Qgd	柵漏電荷密度		5
  Ciss	輸入電容		1027		pF
  Coss	輸出電容		65
  Crss	反向傳輸電容		46
  td(on)	開啟延遲時間		2.8		ns
  tr	開啟上升時間		16.6
  td(off)	關斷延遲時間		21.2
  tf	開啟下降時間		5.6

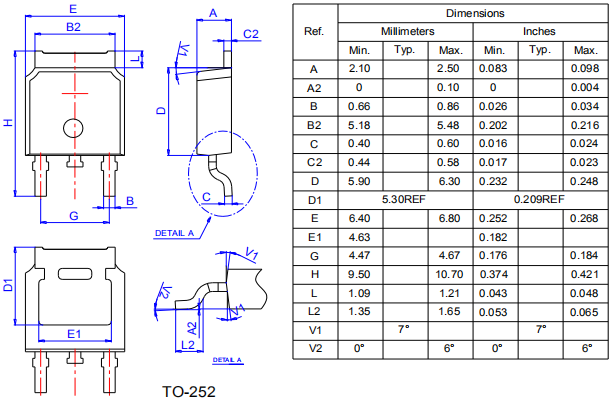

  60V場效應管 20N06的封裝外形尺寸：









  ---
