國產達林頓管 LC2504 四路達林頓芯片 30V驅動IC

• 來源：宇芯電子 更新時間：2021-01-08 16:17:57點擊：6次

•


  國產達林頓管 LC2504 四路達林頓芯片 30V驅動IC







  國產達林頓管 LC2504的產品概述：

          LC2504是內置三端穩壓器的四路達林頓驅動電路。該電路內部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內部集成的達林頓驅動電路針對開關型電感負載（繼電器）進行了優化設計，集成的續流二極管能吸收繼電器關斷時產生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩沖器。







  國產達林頓管 LC2504的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容 TTL/CMOS 邏輯信號

  • 集成 78L05 三端穩壓器

  • 廣泛應用于繼電器驅動

  • 封裝形式：DIP14、SOP14

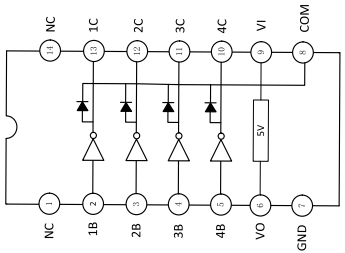

  國產達林頓管 LC2504的管腳排列圖：



  注：LC2504的DIP14、SOP14封裝中1腳、14腳為空腳，Qipai16封裝中的1腳、2腳、15腳、16腳為空腳。







  國產達林頓管 LC2504的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  驅動輸出端 CE 電壓	VCE	30	V
  鉗位二極管反向耐壓	Vd	30
  輸入電壓	VI	30
  集電極電流(連續電流)	IC	300	mA
  基極電流(連續電流)	IB	20
  結溫	Tj	150	℃
  工作環境溫度	Topr	-20~+85
  貯存溫度	Tstg	-55~+150







  國產達林頓管 LC2504的電特性：

  （除非有特殊要求，T_A=25℃）










  ---
