60VP溝道MOS管 50P06 PMOS 低壓場效應管

• 來源：宇芯電子 更新時間：2021-03-05 10:18:08點擊：6次

•


  60VP溝道MOS管 50P06 PMOS 低壓場效應管







  低壓場效應管 50P06的特點：


  • V_DS=-60V

  • I_D=-50A

  • R_DS(ON)＜-18mΩ@V_GS=-10V

  • 封裝：TO-252、TO-220、TO-263








  低壓場效應管 50P06的應用：

  • 電池保護

  • 負載開關

  • 不間斷電源








  低壓場效應管 50P06的符號圖：









  低壓場效應管 50P06的極限參數：

  (除非有特殊要求，T_C=25℃)

  符號	參數	數值	單位
  VDS	漏極-源極電壓	-60	V
  VGS	柵極-源極電壓	±20
  ID	漏極電流-連續	-50	A
  	漏極電流-連續 (100℃)	-42.3
  IDM	漏極電流-脈沖	-260
  PD	總耗散功率	130	W
  EAS	單脈沖雪崩能量	722	mJ
  TSTG	存儲溫度	-55~175	℃
  TJ	工作結溫	-55~175
  RθJC	結到管殼的熱阻	1.15	℃/W







  低壓場效應管 50P06的電特性：

  （如無特殊說明，T_C=25℃）

  符號	參數	MIN值	TYP值	MAX值	單位
  BVDSS	漏極-源極擊穿電壓	-60			V
  RDS(ON)	靜態漏源導通電阻 VGS=-10V,ID=-20A		13	18	mΩ
  VGS(th)	柵極開啟電壓	-2	-2.6	-3.5	V
  IDSS	零柵壓漏極電流 VDS=-60V,VGS=0V			-1	μA
  IGSS	柵極漏電流			±100	nA
  Qg	柵極總電荷		75		nC
  Qgs	柵源電荷密度		16
  Qgd	柵漏電荷密度		19
  Ciss	輸入電容		5814		pF
  Coss	輸出電容		483
  Crss	反向傳輸電容		234
  td(on)	開啟延遲時間		18		ns
  tr	開啟上升時間		20
  td(off)	關斷延遲時間		55
  tf	開啟下降時間		35







  低壓場效應管 50P06的封裝外形尺寸：

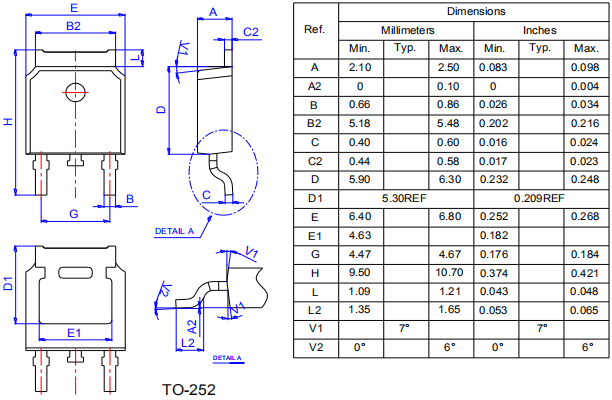

  1、TO-252：

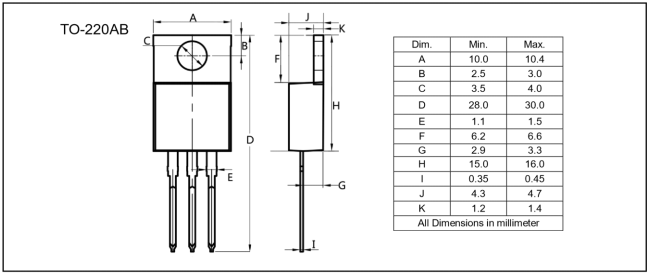

  2、TO-220：

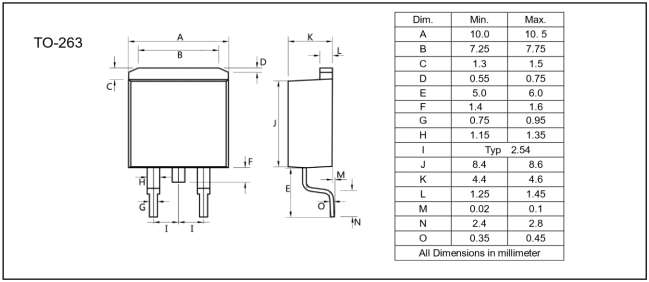

  3、TO-263：










  ---
