  低壓場效應管 50P10 TO-252 貼片MOS管 國產替代MOSFET







  低壓場效應管 50P10的特點：

  • V_DS=-100V

  • I_D=-50A

  • R_DS(ON)＜52mΩ@V_GS=-10V

  • 封裝：TO-252








  低壓場效應管 50P10的應用：

  • 無刷馬達

  • 負載開關

  • UPS 不間斷電源








  低壓場效應管 50P10的符號圖：









  低壓場效應管 50P10的極限參數：

  (除非有特殊要求，T_C=25℃)

  符號	參數	數值	單位
  VDS	漏極-源極電壓	-100	V
  VGS	柵極-源極電壓	±20
  ID	漏極電流-連續 TC=25℃	-50	A
  	漏極電流-連續 TC=100℃	-28
  IDM	漏極電流-脈沖	-150
  PD	總耗散功率 TC=25℃	140	W
  EAS	單脈沖雪崩能量	87	mJ
  IAS	雪崩電流	-35	A
  TSTG	存儲溫度	-55~150	℃
  TJ	工作結溫	-55~150
  RθJA	結到環境的熱阻	62.5	℃/W
  RθJC	結到管殼的熱阻	1.1







  低壓場效應管 50P10的電特性：

  (除非有特殊要求，T_J=25℃)


  符號	參數	MIN值	TYP值	MAX值	單位
  BVDSS	漏極-源極擊穿電壓	-100			V
  RDS(ON)	靜態漏源導通電阻 VGS=-10V,ID=-20A		40	52	mΩ
  	靜態漏源導通電阻 VGS=-4.5V,ID=-10A		44	62
  VGS(th)	柵極開啟電壓	-1	-1.6	-2.5	V
  IDSS	零柵壓漏極電流			-1	uA
  IGSS	柵極漏電流			±100	nA
  Qg	柵極總電荷		40		nC
  Qgs	柵源電荷密度		7.8
  Qgd	柵漏電荷密度		8.6
  Ciss	輸入電容		2120		pF
  Coss	輸出電容		194
  Crss	反向傳輸電容		13
  td(on)	開啟延遲時間		13		ns
  tr	開啟上升時間		39
  td(off)	關斷延遲時間		100.1
  tf	開啟下降時間		105.3

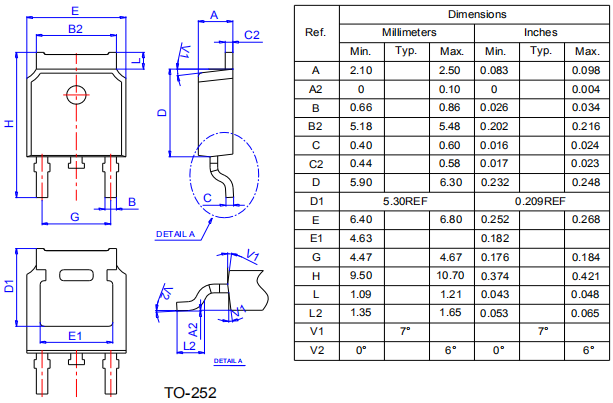

  低壓場效應管 50P10的封裝外形尺寸圖：









  ---
