講一講可控硅的基本結構包括哪些方面？

• 來源：宇芯電子 更新時間：2022-06-08 18:50:23點擊：6次

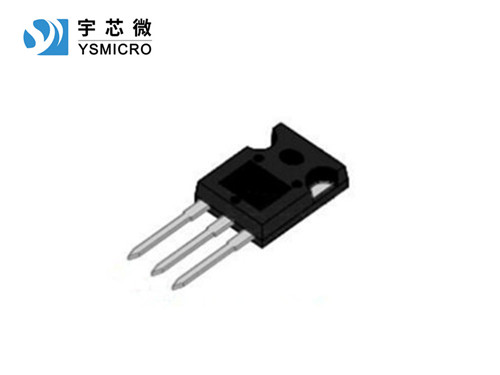

• 可控硅(Silicon Controlled Rectifier) 簡稱SCR,是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。



  大家使用的是單向晶閘管，也就是人們常說的普通晶閘管，它是由四層半導體材料組成的，有三個PN結，對外有三個電極：第一層P型半導體引出的電極叫陽極A，第三層P型半導體引出的電極叫控制極G，第四層N型半導體引出的電極叫陰極K。從晶閘管的電路符號可以看到，它和二極管一樣是一種單方向?qū)щ姷钠骷?，關鍵是多了一個控制極G，這就使它具有與二極管完全不同的工作特性。




  以硅單晶為基本材料的P1N1P2N2四層三端器件,起始于1957年，因為它的特性類似于真空閘流管，所以國際上通稱為硅晶體閘流管，簡稱晶閘管T，又因為晶閘管最初的在靜止整流方面，所以又被稱之為硅可控整流元件，簡稱為可控硅SCR.




  在性能上，可控硅不僅具有單向?qū)щ娦裕疫€具有比硅整流元件（俗稱"死硅")更為可貴的可控性.它只有導通和關斷兩種狀態.




  可控硅能以毫安級電流控制大功率的機電設備，如果超過此功率，因元件開關損耗顯著增加，允許通過的平均電流相降低，此時，標稱電流應降級使用.




  可控硅的優點很多，例如：以小功率控制大功率，功率放大倍數高達幾十萬倍；反應極快，在微秒級內開通、關斷；無觸點運行，無火花、無噪音；效率高，成本低等等.




  可控硅的弱點：靜態及動態的過載能力較差；容易受干擾而誤導通.




  可控硅從外形上分類主要有：螺栓形、平板形和平底形.




  可控硅元件的結構




  不管可控硅的外形如何，它們的管芯都是由P型硅和N型硅組成的四層P1N1P2N2結構..它有三個PN結（J1、J2、J3），從J1結構的P1層引出陽極A，從N2層引出陰級K，從P2層引出控制極G，所以它是一種四層三端的半導體器件.







  ---
