為什么要將電阻與FET的柵極串聯？

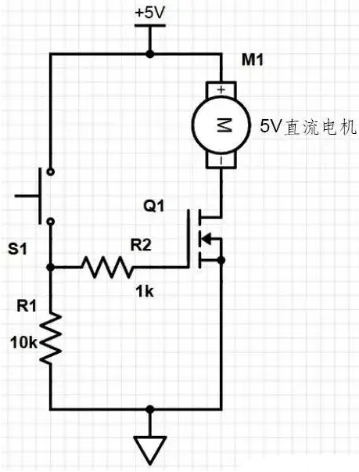

在查看將分立FET用作開關的電路圖時你會發現，一些電阻會以串聯方式接入FET的柵極和驅動它的元件之間。以下述電路圖為例。
使用R1的原因請參見FET為何無法斷開？一帖，但R2呢？
R2本質上是為了限制電流峰值涌入隱形柵源電容（如FET為何無法斷開？中所述），該電阻將根據源電壓和基于歐姆定律選擇的電阻值來設置最大電流。
為什么設計人員要這樣做？一個原因是，設計人員可能希望增加FET的導通及后續所切換負載的“域度”。通過減緩流向隱形電容的電流速度，F(xiàn)ET可以減慢從關切換到開的速度，而這在快速導通時是非常理想的。另一個原因是，柵極電壓的來源可能會因FET的柵極所要求的電流涌入而產生暫時過載，因而需要一個限流電阻來防止可能由此引起的來源問題。有時甚至快速切換柵極驅動（例如用于切換電源電路）中也會使用小型串聯電阻來略微減慢切換速度，以便改善EMI從而通過認證（例如FCC）。
將電阻與FET（場效應晶體管）柵極串聯有以下幾個主要原因：
1、保護柵極：
防止靜電放電（ESD）：柵極是非常脆弱的，容易受到靜電放電的損壞。通過在柵極上串聯一個電阻，可以限制電流，從而保護柵極免受靜電損傷。
防止過壓：在電路中可能會有電壓尖峰或噪聲，串聯電阻可以限制這些瞬態電壓對柵極的影響，防止柵極過壓。
2、降低噪聲和振蕩：
抑制高頻噪聲：電阻可以過濾掉一些高頻噪聲，防止這些噪聲影響到柵極信號的穩定性。
防止振蕩：在某些情況下，柵極驅動信號可能會引起振蕩，串聯電阻可以增加阻尼，減少振蕩的可能性。
3、控制信號上升和下降時間：
調節開關速度：通過選擇合適的電阻值，可以控制柵極信號的上升和下降時間，從而調節FET的開關速度。這對于某些應用（如開關電源）是非常重要的，可以避免過高的di/dt和dv/dt，減少電磁干擾（EMI）。
4、阻抗匹配：
改善信號完整性：在長走線或高速電路中，串聯電阻可以幫助匹配傳輸線的阻抗，減少信號反射，提高信號完整性。
5、限流保護：
限制柵極電流：在某些情況下，柵極驅動電路可能會提供過大的電流，串聯電阻可以限制柵極電流，保護驅動電路和FET。
6、簡化驅動電路設計：
降低驅動電路復雜度：通過串聯電阻，可以簡化驅動電路的設計，不需要復雜的驅動電路來精確控制柵極電流。
實際應用中的考慮
在實際應用中，選擇柵極電阻的值需要根據具體的應用需求和FET的特性來確定。通常需要考慮以下因素：
FET的輸入電容
驅動電路的輸出能力
信號的上升和下降時間要求
電路的噪聲環境和EMI要求
總之，將電阻與FET柵極串聯是一種常見的設計實踐，用于保護FET、提高電路的穩定性和可靠性。
