40A雙向可控硅BTA41 TO-3P國產可控硅BTA41-800B

• 來源：宇芯電子 更新時間：2025-09-15 15:09:27點擊：6次

•


  40A雙向可控硅BTA41 TO-3P國產可控硅BTA41-800B







  40A雙向可控硅BTA41的實物圖：









  40A雙向可控硅BTA41的應用領域：

          廣泛應用于交流無觸點開關、固態繼電器、熱水器控溫、交流馬達驅動、焊接設備等等。







  40A雙向可控硅BTA41的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高；換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-3P

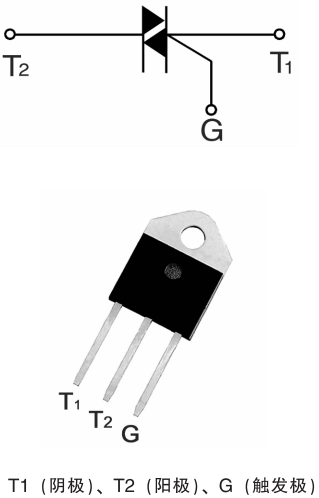

  40A雙向可控硅BTA41的線路符號：









  40A雙向可控硅BTA41的極限參數：

  (T_CASE=25℃)

  參數名稱	符號	數值	單位
  斷態重復峰值電壓	VDRM/VRRM	800	V
  通態均方根電流	IT(RMS)	40	A
  通態不重復浪涌電流	ITSM	420	A
  通態電流臨界上升率	dIT/dt	100	A/uS
  門極峰值電流	IGM	8	A
  門極平均功率	PG(AV)	0.5	W
  峰值柵極功率	PGM	10	W
  存儲溫度	TSTG	-40~150	℃
  工作結溫	Tj	-40~125	℃














































  40A雙向可控硅BTA41的電特性：




  1、三象限：

  符號	參數	數值	單位
  IGT	門極觸發電流 （I-II-III）	≤50	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤100	mA
  IL	擎住電流 I-III	≤80
  	擎住電流 II	≤200
  dVD/dt	斷態電壓臨界上升率	≥1500	V/μs







  2、四象限：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	≤50	mA
  	門極觸發電流 IV	≤70
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤80	mA
  IL	擎住電流 I-III-IV	≤80
  	擎住電流 II	≤160
  dVD/dt	斷態電壓臨界上升率	≥1000	V/μs

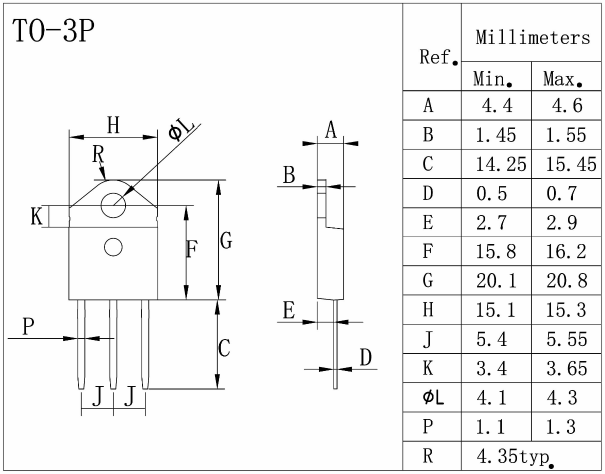

  40A雙向可控硅BTA41的尺寸圖：









  ---
