  揭秘 MOS 管：快速關斷需求背后的原理與原因




  在電子電路設計中，MOS 管是一種廣泛應用的半導體器件，其開通和關斷過程的控制至關重要。我們常常會遇到這樣的問題：為什么經常要求 MOS 管快速關斷，而對其快速開通的要求相對較低呢？下面我們將深入探討這個問題。



  常見MOS 管驅動電路



  首先，我們來看一下常見的MOS 管驅動電路。

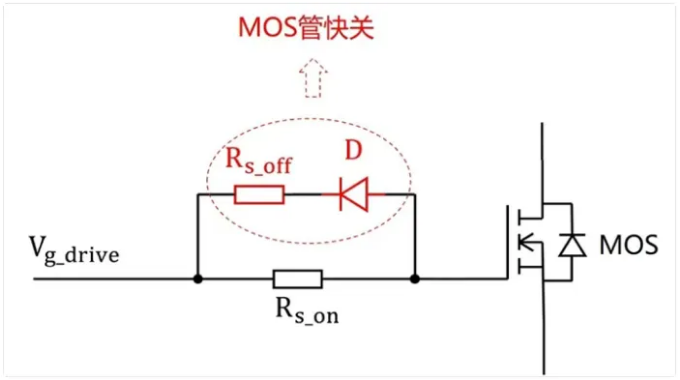

   圖1 常見的 MOS 管的驅動電路



  MOS 管快關的原理



  MOS 管開通和關斷的過程，本質上是 MOS 管柵極電容充電和放電的過程。柵極串聯的電阻越大，充放電速度越慢，開通和關斷也就越慢。當沒有二極管 D 和電阻 Rs_off 時，開通時充電和關斷時放電的串聯電阻都是 Rs_on，二者相同。



  那么，為什么加上二極管D 和電阻 Rs_off（有時 Rs_off = 0Ω，即沒有這個電阻）就可以實現快關呢？



  當要開通MOS 管時，驅動器輸出驅動電壓 Vg_drive，在 MOS 管完全開通之前，Vg_drive 都大于 MOS 的柵極電壓，此時二極管不導通，相當于 Vg_drive 通過電阻 Rs_on 給柵極進行充電。由此可見，加不加 Rs_off 和二極管 D，對 MOS 管的開通速度沒有影響。



  當要關斷MOS 管時，Vg_drive 接 GND，柵極電壓大于 Vg_drive，二極管導通，相當于柵極通過 Rs_off 并聯 Rs_on 進行放電（嚴格來說，這里面還有一個二極管的導通壓降，并不是很嚴謹）。由于兩個電阻并聯后的電阻小于并聯之前的任何一個電阻，所以放電時的等效串聯電阻為 Rs_off//Rs_on，小于開通時的串聯電阻 Rs_on。而電阻越小，充放電速度越快，因此加上 Rs_off 和二極管 D 可以加速關斷。



  同電阻時關斷時間更長的原因



  結合之前的內容，我們知道MOS 管開通的損耗主要發生在 t2 和 t3 時間段，關斷損耗主要發生在 t6 和 t7 階段。

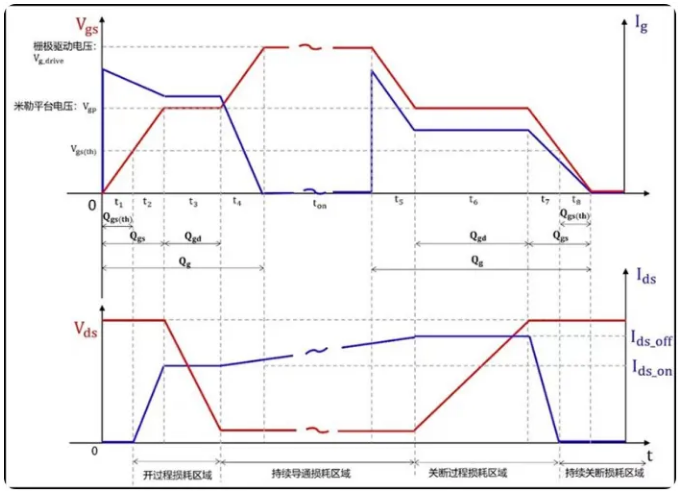

  圖2 MOS 管開通和關斷損耗階段



  t2 與 t7 階段的差異



  開通的t2 階段和關斷的 t7 階段互為逆過程。t2 階段是柵極從門限電壓 Vgs (th) 充電到米勒平臺電壓 Vgp 的時間，t7 階段是柵極從米勒平臺電壓 Vgp 放電到門限電壓 Vgs (th) 的時間。雖然它們互為逆過程，但實際時間不同，這是因?yàn)槌潆姾头烹姷那€不同。



  MOS 管開通和關斷的電路模型對比如下：

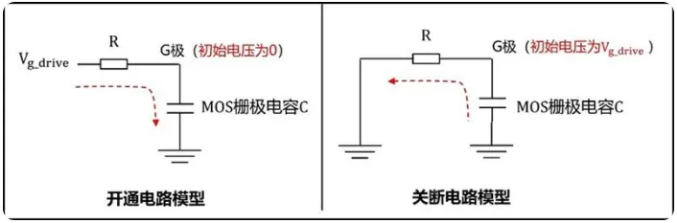

  圖3 MOS 管開通和關斷的電路模型對比



  我們畫出RC 電路的充放電曲線：

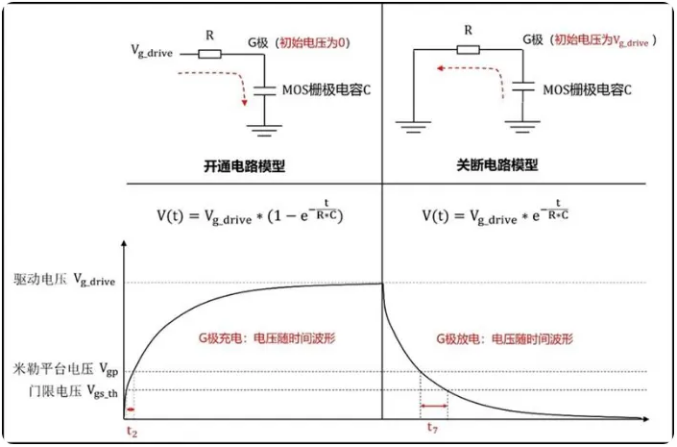

  圖4 RC 電路的充放電曲線

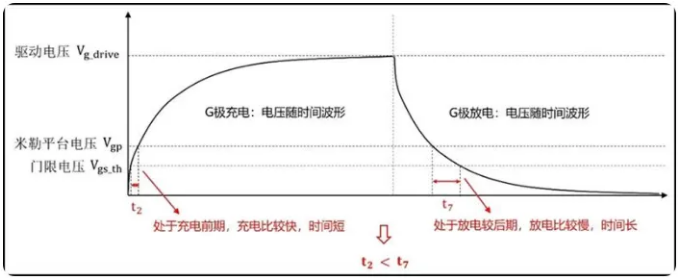

  從曲線中可以看到，充電時電壓開始上升很快，后面越來越慢；放電時也是開始很快，后面變慢。一般MOS 的 Vgs_th 約 2V 左右，Vgp 比 Vgs_th 高 1 - 2V 左右，例如 TI 的 NMOS，Vgs (th) = 1.3V，Vgp = 2.5V。而很多功率驅動電路中，驅動器輸出電壓常大于 10V，比 Vgs_th 和 Vgp 大很多。開通過程中對柵極充電，Vgs_th 和 Vgp 相對于充電初始電壓 0V 較近，處于充電曲線的前期階段，充電較快，耗時較短；關斷過程中對柵極放電，Vgs_th 和 Vgp 相對于放電初始電壓 Vg_drvie 較遠，處于充電曲線的較后期階段，放電較慢，耗時較長。因此，t2 < t7。



  t3 與 t6 階段的差異



  開通的t3 階段和關斷的 t6 階段也互為逆過程。t3 階段是開通過程中米勒平臺電壓 Vgp 持續的時間，t6 階段是關斷過程中米勒平臺電壓 Vgp 持續的時間。



  首先，米勒平臺充電或者放電對應的電荷量都是一樣多的，都是米勒平臺電荷量Qgd。其次，在開通和關斷過程中，米勒平臺電壓持續時間內，柵極電壓都維持米勒平臺電壓 Vgp 不變。充電時，充電電流為 Ig (充) =（Vg_drive - Vgp）/R；放電時，柵極電流為 Ig (放) = Vgp/R。由于 Vg_drive 很多時候大于 10V，Vgp 才 2 - 3V，所以 Ig (充) > Ig (放)。而充電和放電的電荷量都為 Qgd，因此充電時間 < 放電時間，即 t3 < t6。



  綜上所述，總的開通時間t2 + t3 < 總的關斷時間 t7 + t6。從之前舉的例子也能看出，在不加二極管的情況下，關斷時間比開通時間長不少。





  圖5 開通和關斷時間對比



  由圖可知，t2 = 18ns，比 t7 = 88.6ns 小很多；t3 = 29.8ns，比 t6 = 104.5ns 也要小很多







  ---
