  NMOS、PMOS、PNP、NPN三極管 做開關使用時的電路設計







  本文只介紹作為開關管使用時的電路設計



  介紹電路之前，我們需要了解一下壓控和流控的概念



  壓控：是指電壓作為控制信號，理想狀態下，對于MOS只要VGS的電壓滿足開啟要求(Vth)，MOS管就導通



  流控：是指電流作為控制信號，對于BJT，只要Ibe滿足開啟要求，三極管就會導通



  記得第一次分析MOS管的導通狀態的時候，還會各種考慮D級與G 極   D極與S極的電壓關系；搞得自己腦袋疼；



  記住不要去僅僅針對MOS管去分析各種關系，因為好多電壓關系在實際應用中并不會出現。



  現在不要去想那些?。?！



  NMOS



  導通條件：VGS電壓高于Vth（一般4.5V）



  :R1 R2的作用就是為給G 和S 之間創造一個VGS (一般2.5~4.5V，管子就可以完全導通，具體看手冊);



  不用去關心G極與D極的電壓關系（只要沒達到擊穿電壓）；實測過，就算C極電壓低于G極電壓，管子依舊導通(不是經過體二極管的那種導通)







  有人會說如果S極不接地呢，其實一樣，只要你能保證VGS的電壓滿足要求就行：



  比如下圖 只要此時G極電壓大于S極電壓（高于導通電壓），那就該怎么導通就怎么導通；



  此時要特別注意，此時的S極電壓不是0V；具體多少V取決于你的電路，只要你能保證VGS；比如此時S極電壓大于D極電壓，那不就是個二極管嗎？還分析啥？








  結論：只要你保證VGS 滿足導通電壓，他就導通



  NPN三級管



  NPN三極管導通條件



  1、Ib大約為1mA左右



  2、Vbe>0.7V（因此設計時，需保證Vbe>0.7V，這個是導通條件）；但三極管導通時Vbe = 0.7V左右



  就好像對于二極管，如果想讓它導通，就要保證其兩端壓差高于0.7V (只要高于0.7V 你設計成5V  10V  都可以)，但二極管一旦導通，其兩端電壓就是0.7V   有些繞；一個是條件、一個是特征；







  考慮點：



  電阻R9的作用：用于設置Ib的大小（我們假設當NPN導通時，此時Vb=0.7V,因此流過R9的電流約為（5-0.7）/4=1mA左右）



  R11的作用：



  （1）如果沒有R11、假設開關信號斷開，三級管的b極就懸空；此時其屬于高阻態（不確定狀態），極易受到外部的高壓靜電、雷擊、外部干擾信號的影響；導致三極管誤導通和擊穿損壞；

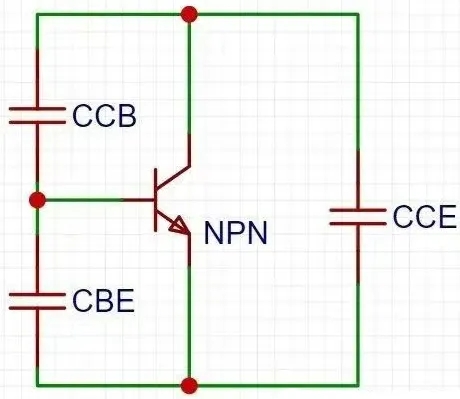

  （2）由于工藝的原因的原因，三極管的三個極之間都存在寄生電容；當三極管關斷的時候，電容CBE可以通過R11更快速的放電，加快三極管關斷速度（使得其工作在放大區的時間減?。?/span>







  R11阻值的選擇：



  （1）必須要保證R11與R9在b極的分壓安全的大于0.7V,管子才能導通（如果不能導通，其他的分析還有啥意義）








  （2）如果R11過大，會導致三極管關斷時間變慢



  （3）R11在滿足分壓要求的條件下如果阻值過小，會導致功耗變大（0.7V/R11）



  （4）據其他工程師的經驗，R11選2K(個人覺得，這個值一定要滿足第一個條件，在其左右就可以了)



  對于以上四個條件，你要先保證條件（1），如果功能都不能實現，還在講性能？





  總結：



  (1)：三極管開關電路設計的思路是一種假設成真的設計方法：就是我按照其完全導通的時候選擇各種參數，而不是我先選參數后判斷其是否導通



  (2)：對于R9和R11的分壓要滿足Vbe大于0.7V（比如這個圖中設計的Vb=5*(2/6)=1.6V）但為什么實測出來是0.7V而不是1.6V



  這是因為be間的特性很像一個二極管，只要其壓差大于0.7V   其壓差就是0.7V(有點繞，哈哈哈哈）以前這個問題困擾我這個小白因此你要做的就是保證其大于0.7V。







  ---
