開關二極管和整流二極管的區別
開關二極管和整流二極管雖然都是二極管，但它們的設計側重點不同，因此特性和使用場景有巨大差異。
簡單來說：
整流二極管就像一位大力士，力量大（電流大），但動作慢。
開關二極管就像一位擊劍運動員，動作極快（頻率高），但力量相對小。
下面我們從幾個維度進行詳細對比。詳細解釋
1. 反向恢復時間 (Reverse Recovery Time, trr)
這是區分二者的根本、重要的參數。
什么是反向恢復時間？
當二極管從正向?qū)顟B(tài)突然切換到反向電壓狀態時，它不會立即截止，而是需要一段時間來泄掉正向?qū)〞r儲存在PN結中的少數載流子，之后才能建立起反向阻斷能力。這段延遲時間就是反向恢復時間。
整流二極管：trr很長。在工頻（50/60Hz）整流電路中，交流電變化很慢，有足夠的時間讓二極管完成恢復，所以長trr不是問題。設計時更看重其承載大電流的能力和耐壓值。
開關二極管：trr極短。在高頻開關電路中（比如數字電路、射頻電路），信號變化極快。如果二極管的恢復速度跟不上，當它本該截止時卻依然導通，就會導致：
開關波形失真（邊沿變緩，產生拖尾）。
產生大量開關噪聲和熱量。
電路無法正常工作在高頻下。
因此，開關二極管的就是為速度而優化。
2. 工作頻率與應用場景
整流二極管的應用：
電源適配器、手機充電器內部的AC/DC轉換。
家電（如電視機、電腦）的電源板。
工業設備的電源部分。
總之，只要是處理“功率”轉換的地方，基本都用整流二極管。
開關二極管的應用：
數字邏輯電路：實現與、或、非等邏輯功能。
信號鉗位（Clamping）：將信號電壓鉗制在某個水平。
保護電路：防止信號過沖，保護昂貴的IC。
高頻檢波：在收音機等設備中從高頻信號中提取音頻信號。
高速開關：在ADC、DAC等高速數據轉換電路中作為采樣保持開關。
3. 能否互換？
一般情況下，不能互換！
用整流二極管代替開關二極管：由于trr太長，電路完全無法在高頻下工作，會嚴重發熱甚至損壞。
用開關二極管代替整流二極管：
在小電流（如信號級）、低電壓的直流整流場合可能臨時工作（例如用1N4148做小信號整流）。
但不能用在小功率開關二極管（如1N4148）去替換電源整流二極管（如1N4007）！ 因為開關二極管的額定電流和散熱能力遠小于整流二極管，會立即過流燒毀。

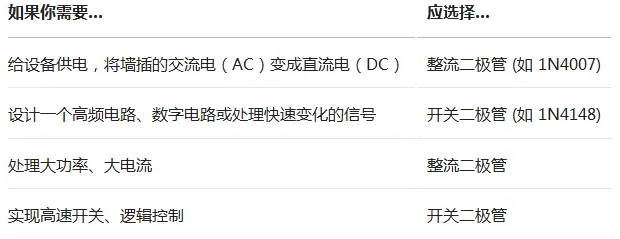

總結
