運放和三極管構成的恒流源電路

• 來源：宇芯電子 更新時間：2025-12-12 14:17:29點擊：6次

•


  運放和三極管構成的恒流源電路







  這是一個由運放和三極管構成的恒流源電路，RL為負載電阻，R1為采樣電阻







  流過三極管集電極的電流







  下面分析下這個電路的工作原理。

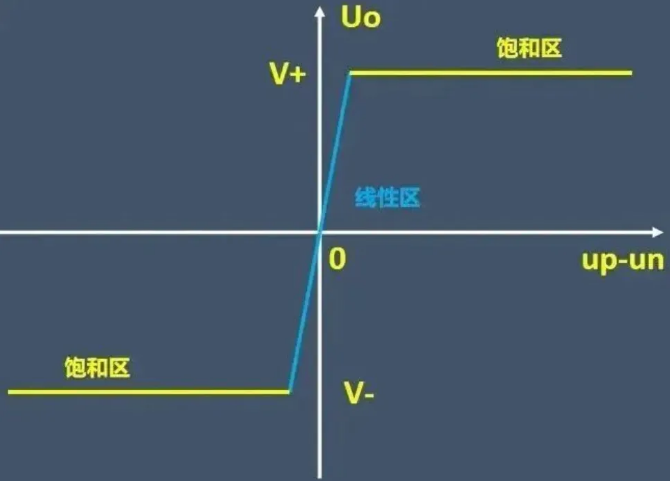

  首先我們可以看到這個運放引入了負反饋，所以它工作在線性區的。







  也就是VP=VN，就有VIN=VP=VN，所以流過采樣電阻R1的電流為







  然后三極管集電極電流是近似等于發射極電流的，所以流過負載的電流為







  當流過負載的電流增大，那么流過R1的電流增大，R1上的電壓也增大，從而UN增大，所以UP-UN減小，運放的輸出減小，所以流過三極管的電流減小，從而流過負載的電流也減小 。



  當流過負載的電流減小，那么流過R1的電流減小，R1上的電壓也減小，從而UN減小，所以UP-UN增大，運放的輸出增大，所以流過三極管的電流增大，從而流過負載的電流增大。



  正是因?yàn)檫@個負反饋，從而達到輸出恒定電流的目的，要想改變輸出電流，我們改變VIN或者采樣電阻R1即可。

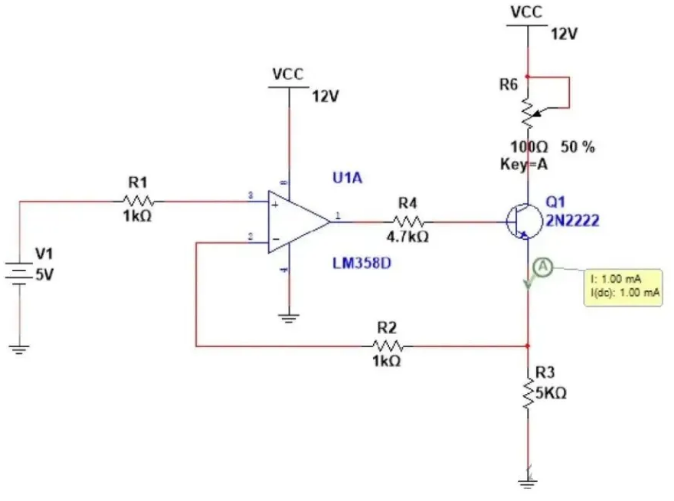

  這個是輸出恒定1MA電流的仿真的電路圖，大家可以看下，












  ---
