  熱插拔應用需要TVS二極管嗎？







  在熱插拔應用中，如果出現較大的過流故障，保護IC就會迅速切斷電流，以保護附近的組件不受損壞。這種電流快速關斷（可能從50 A（過流）到0 A（保護關斷））將在幾十納秒內發生，并導致大電流瞬變（di/dt），如以下公式所示。







  該電流將作為輸入布線或輸入導線電感內的能量被捕獲。盡管布線電感可能很低（約為10nH），但根據以下公式，它仍會在熱插拔控制器的輸入端產生浪涌。

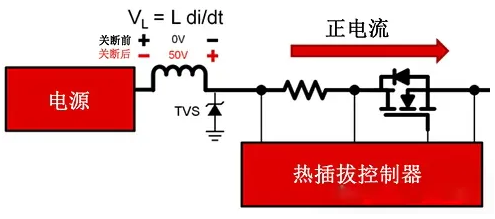

  -50V浪涌將與輸入電源串聯，并將有效地在輸入軌上產生正電壓尖峰，該電壓尖峰通常超過熱插拔控制器的額定電壓或MOS管漏源極電壓（VDS）（見下圖）。為防止發生這種電壓浪涌，你可以在輸入端放置TVS，將能量從電感直接傳到地。最好將TVS放置在輸入端的任何串聯電感之后（如保險絲之后）。












  ---
