12A雙向可控硅 BTA12 TO-220A 國產可控硅 插件可控硅BTA12

• 來源：宇芯電子 更新時間：2026-02-04 16:18:50點擊：6次

•


  12A雙向可控硅 BTA12 TO-220A 國產可控硅 插件可控硅BTA12

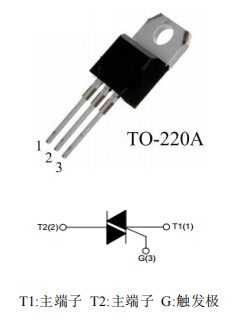

  12A雙向可控硅 BTA12的引腳圖：









  12A雙向可控硅 BTA12的應用領域：

  • 加熱控制器

  • 調光/調速控制器

  • 洗衣機

  • 攪拌機

  • 咖啡壺

  • 電動工具

  • 吸塵器等家用電器







  12A雙向可控硅 BTA12的極限值：

  (T_CASE=25℃)

  參數	符號	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	12	A
  ITSM	通態不重復浪涌電流	120
  I2t	I2t值	78	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作溫度	-40~+125







  12A雙向可控硅 BTA12的電特性：

  符號	參數	數值			單位
  		TW	SW	CW
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥40	≥500	V/μs
  VTM	通態壓降	≤1.55			V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1			mA







  ---
