  MOS管開關電路上下拉電阻的作用







  在MOS管開關電路設計的時候我們常常在NMOS上加一個下拉電阻，在PMOS上加一個上拉電阻







  這個上拉電阻和下拉電阻主要有以下幾個作用




  1.上電時給MOS管的柵極一個確定的電平，防止上電時GPIO為高阻狀態時MOS柵極電平不確定受到干擾。

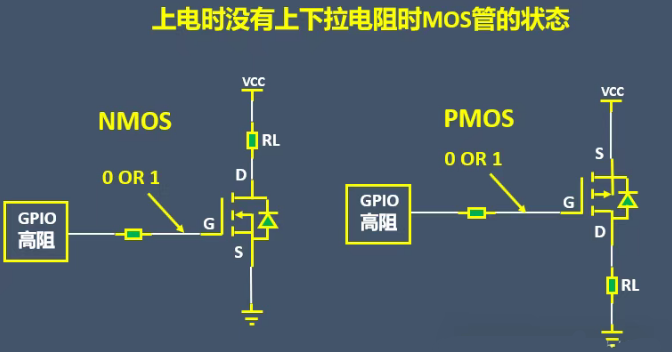

  因?yàn)橛行〨PIO驅動MOS管時有些時間可以處于一個高阻的狀態，這樣MOS柵極的電平就是未知的，可能是高電平，也可能是低電平，很容易受外界干擾。








  而有上下拉電阻存在時，當GPIO為高阻態時，上下拉電阻能給MOS管一個確定的電平，從而使MOS管確定在一個關閉的狀態








  2.斷電時，如果MOS是導通的狀態，GS間的寄生電容沒有放電路徑，電阻給Cgs一個放電路徑，使MOS管能快速的關閉。



  如果沒有上下拉電阻，斷電后，MOS管由于結電容的存在，可能在很長一段時間還是導通的狀態，出現關不斷的情況

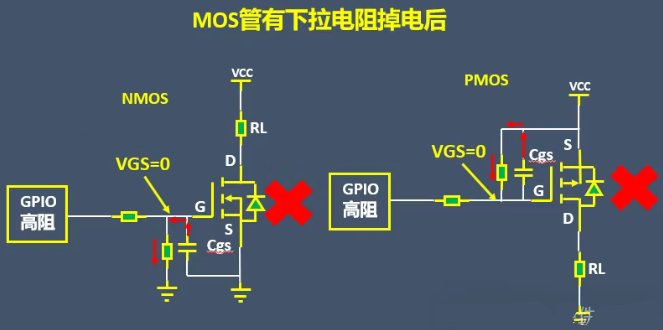

  而有上下拉電阻的話，結電容可以通過上下拉電阻快速放電，從而快速關閉MOS管








  3.防止靜電擊穿。

  MOS管是電壓驅動型器件，由于柵極結電容的存在，很容易積累靜電電荷，造成損壞







  上下拉電阻一般在10K左右







  ---
