AMS1117 視角下的 LDO 熱設計全面解析
在電子電路設計中,低壓差線性穩壓器(LDO)是一種常用的電源管理器件,它能夠提供穩定的輸出電壓,廣泛應用于各種電子設備中。本文將以 AMS1117 為例,深入探討 LDO 的熱設計相關問題。
AMS1117 是一款在 800mA 負載電流下具有 1.2V 壓降的低壓降穩壓器。它提供可調節電壓版本,只需兩個外部電阻即可將輸出電壓設置為 1.25V 至 13.8V。此外,該器件還提供五種固定電壓,分別為 1.8V、2.5V、3.3V 和 5V。AMS1117 具有電流限制和熱關斷功能,其電路中包括一個齊納微調帶隙基準,用于確保輸出電壓精度在 ±1% 以內。
一、功耗計算與熱分析

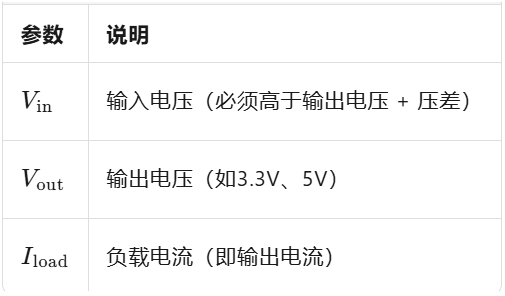

LDO 的功耗主要由壓差和負載電流決定,其計算公式為 Pdissipation=(Vin?Vout)×Iload。結溫(Tj)決定芯片是否燒毀,結溫的計算公式為 Tj=TA+PD×θJA。在實際應用中,準確計算功耗和結溫對于確保 LDO 的正常工作至關重要。例如,當輸入電壓和輸出電壓的差值較大,或者負載電流較大時,LDO 的功耗會顯著增加,從而導致結溫升高。如果結溫超過芯片的承受范圍,就可能會損壞芯片。
二、封裝選擇與熱阻優化
在封裝選擇方面,優先選用大封裝。以 TO - 252(如 AMS1117 - 3.3 - CT)為例,它的θJA比 SOT - 223 低 20%,更適合中高電流場景。下面這張圖展示了 AMS1117 三款不同芯片封裝的結溫情況:

三、穩定性與外圍電路設計

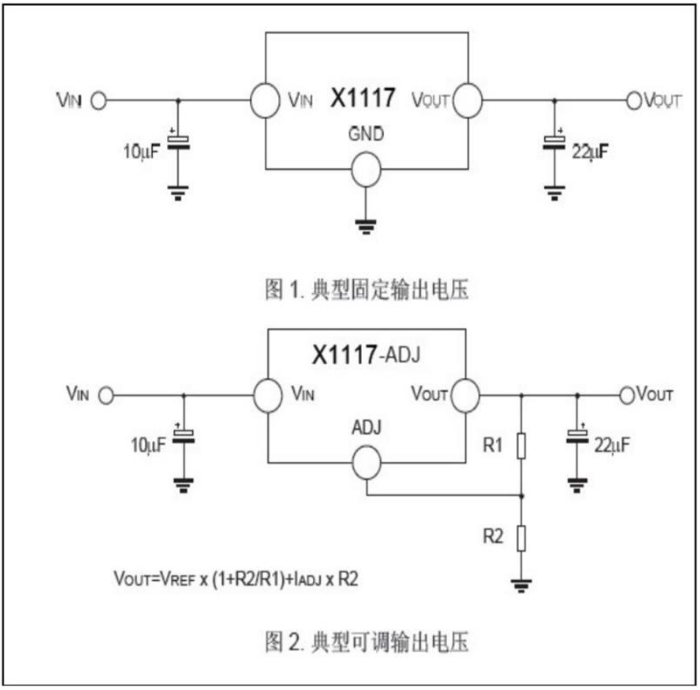

輸出電容選型時,禁用純陶瓷電容,因?yàn)?ESR 過低(<0.1Ω)可能引發振蕩,建議選用 10μF 鉭電容 + 0.1μF 陶瓷電容并聯(ESR 控制在 0.5 - 1Ω)。在 Vin 端添加 1μF 陶瓷電容,可抑制電源噪聲并改善瞬態響應,如下圖所示:

關鍵設計要點
壓差是發熱主因:壓差 > 3V 時慎用 LDO!例如輸入 12V → 輸出 3.3V,負載 500mA 時,LDO 的功耗會比較大。
靜態功耗何時不可忽略:低負載電流時(如負載電流較小的情況)或高壓差場景,靜態功耗占比會顯著增加。例如輸入 12V,Iq = 5mA,Pquiescent=12×0.005=0.06W(占比顯著)。
熱阻 θJA 的陷阱:規格書中的 θJA 基于標準測試板(如 JEDEC 1s2p),實際 PCB 設計可優化。
總結:LDO 熱設計黃金法則
壓差 > 1V 且電流 > 300mA 時,必須計算功耗并設計散熱。
優先選擇θJA更低的封裝(如 TO - 252 > SOT - 223)。
PCB 布局:化鋪銅面積 + 散熱過孔陣列。
高壓差場景:預降壓(電阻 / 二極管)或改用 DCDC 電源!
