P溝道 MOS 管工作原理，圖解就懂
在電子電路領域，P 溝道 MOS 管是一種極為重要的電子元件，它就像一個智能的電子開關，精準地控制著電流的通斷。P 溝道 MOS 管的獨特之處在于，它如同一個 “反向” 水龍頭，只有在柵極施加負電壓時才能打開，此時空穴會從源極流向漏極，并且電壓越負，電流越大。下面我們就來詳細解析 P 溝道 MOS 管的工作原理。
簡單來說，P 溝道 MOS 管的 “門”—— 柵極（G）的電壓，相對于它的 “進水口”—— 源極（S）的電壓，低到一定程度（比源極電壓負很多）時，它就會 “打開”，允許電流從源極（S）流向它的 “出水口”—— 漏極（D）。這一過程就像通過電壓來控制電流，如同操作一個電子開關。
為了更形象地理解 P 溝道 MOS 管，我們可以把它想象成一個特殊的水龍頭。水龍頭主體就是 P 溝道 MOS 管；進水口（Source，S 極）是電流進入的地方，通常連接電路的較高電位；出水口（Drain，D）是電流流出的地方，通常連接電路的較低電位；閥門開關（Gate，G）則是控制水流（電流）的關鍵。這個水龍頭的特殊之處在于，它不是通過往下按（加正電壓）來打開，而是要使勁往上提（加負電壓，或者說讓 G 極電壓遠低于 S 極電壓），閥門才能打開。提的勁兒越大（G 和 S 之間的負向電壓差越大），水流（電流）就越大（在一定范圍內）。水管內部（溝道）是水流通過的路徑，在 P 溝道 MOS 管里，這個 “水” 主要是帶正電的 “空穴”。
要理解 P 溝道 MOS 管是如何被 “負電壓” 打開的，我們需要了解它的內部構造。它的內部構造可以簡化為以下幾個部分：N 型 “地基”（襯底，Substrate），可以想象成一塊 N 型半導體材料作為基礎，N 型材料里面自由電子（帶負電）比較多；兩個 P 型 “坑”（源極 S 和漏極 D），是在 N 型地基上挖的兩個 P 型半導體區域，P 型材料里面空穴（可以看作帶正電的 “坑位”）比較多；絕緣的 “大門”（柵極 G 和絕緣層），在源極 S 和漏極 D 之間的 N 型襯底表面，覆蓋了一層薄薄的絕緣層（通常是二氧化硅，SiO?），絕緣層上面才是金屬的柵極 G。柵極 G 就像一個指揮官，它不直接接觸 “士兵”（電流），而是通過 “喊話”（施加電場）來指揮。
P 溝道 MOS 管的工作過程可以分為三個步驟：
步：截止?fàn)顟B(tài)（水龍頭關緊）——Vgs 不夠負。當柵極 G 相對于源極 S 的電壓 Vgs 不夠負，或者甚至是正的時候（比如 Vgs > Vth_p，這里的 Vth_p 是 P 管的開啟電壓，它本身是個負值，例如 -2V。那么 Vgs = -1V 或 0V 或 +1V 都算不夠負），柵極 G 下方的 N 型襯底區域，由于 G 極電壓不夠負，無法吸引足夠的空穴來形成一個連接 S 極和 D 極的 P 型導電層（溝道）。S 區和 D 區之間被 N 型襯底隔開，就像斷了的橋，空穴過不去。此時，MOS 管處于截止?fàn)顟B(tài)，S 和 D 之間基本沒有電流流過（Ids ≈ 0）。
第二步：開啟過程（水龍頭閥門被 “提” 開）——Vgs 足夠負。當柵極 G 相對于源極 S 的電壓 Vgs 足夠負，負到超過了那個特定的 “門檻”（即 |Vgs| > |Vth_p|，或者說 Vgs < Vth_p，比如 Vth_p 是 -2V，那么 Vgs 達到 -3V、 -4V 等）。G 極強大的負電場會排斥其正下方 N 型襯底里的電子，把它們往襯底深處推；同時，這個負電場會把 N 型襯底中極其微量的少數載流子 —— 空穴，以及從 P 型源極 S 和 P 型漏極 D 區域 “感應” 過來的空穴，吸引并聚集到柵極 G 正下方的襯底表面。當被吸引過來的空穴足夠多，它們就在 S 區和 D 區之間形成了一個臨時的、薄薄的 P 型導電溝道（P - channel）。這座 “橋” 就搭起來了，MOS 管開始導通。
第三步：電流流通（水嘩嘩地流）—— 形成漏極電流 Ids。P 溝道已經形成。此時，如果在源極 S 和漏極 D 之間施加一個電壓差 Vds（通常 P 管的 S 極接高電位，D 極接低電位，所以 Vds 是個負值），并且 S 極電位高于 D 極?？昭ǎㄕ姾桑┚蜁?huì)在電場力的作用下，從電位較高的源極 S，通過已經形成的 P 溝道，流向電位較低的漏極 D，形成漏極電流 Ids。Vgs 越負（G 極相對于 S 極的電壓越低，其越大），吸引到溝道的空穴就越多，溝道就越 “寬”，導電能力越強，允許通過的 Ids 電流就越大（在飽和區之前）。簡單說，G 極的負電壓越 “厲害”，S 到 D 的 “水管” 就越粗，水流就越大。

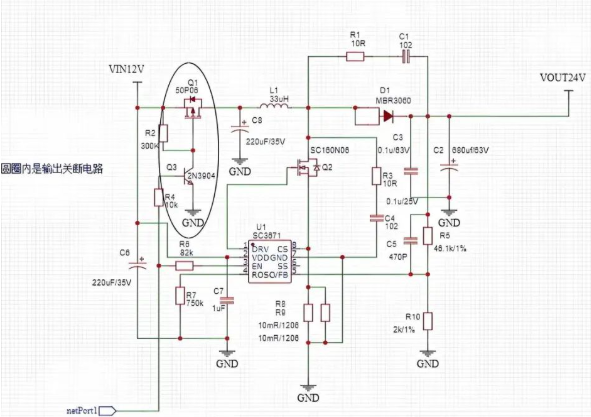

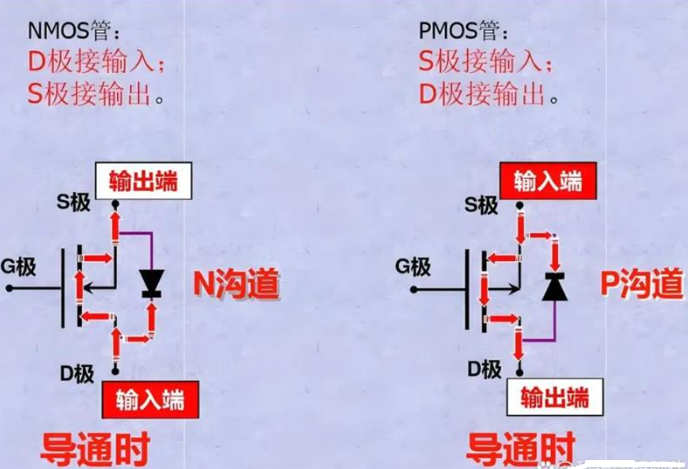

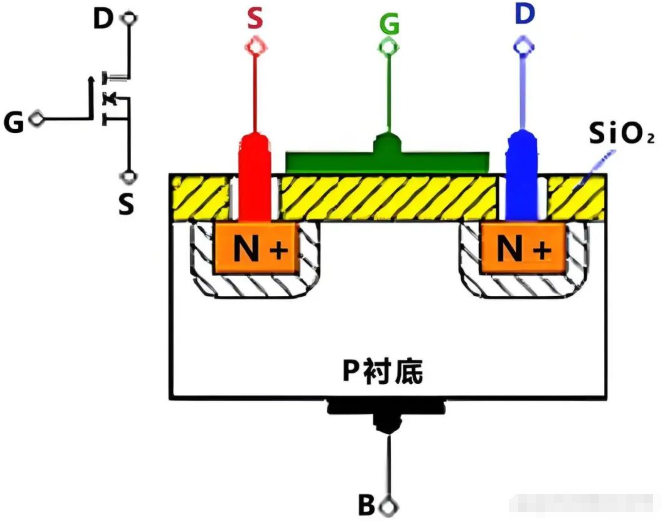

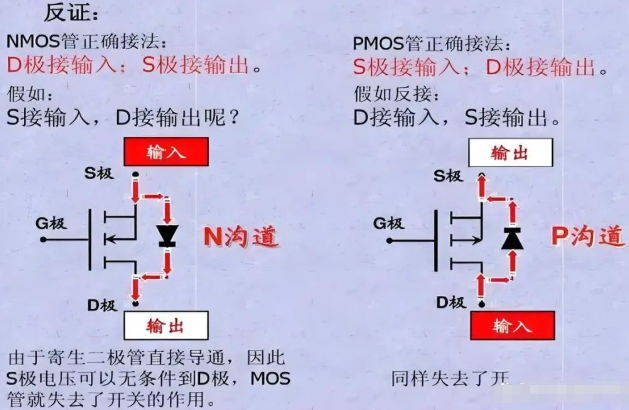

P 溝道 MOS 管有幾個關鍵記憶點：“負” 控開啟，即柵極 G 電壓必須比源極 S 電壓低到一定程度（Vgs < Vth_p，Vth_p 是負的），才能開啟；空穴導電，導電的主力是帶正電的空穴；電流方向，對于 P 溝道 MOS 管，習慣上源極 S 接高電位，漏極 D 接低電位。導通時，電流（空穴流）從 S 流向 D；與 N 溝道 MOS 管 “反著來”，N 溝道是柵極比源極電壓高（正電壓）才開，電子導電，電流從 D 流向 S（常規定義），P 溝道正好相反。
