MOS管/MOSFET的工作原理及作用分析

• 來源：宇芯電子 更新時間：2019-01-05 17:07:23點擊：6次

• 本文出處：電子發燒友網





  金屬-氧化物半導體場效應晶體管，簡稱金氧半場效晶體管，是一種可以廣泛使用在模擬電路與數字電路的場效晶體管。MOSFET依照其“通道”（工作載流子）的極性不同，可分為“N型”與“P型” 的兩種類型，通常又稱為NMOSFET與PMOSFET，其他簡稱尚包括NMOS、PMOS等。MOS管的源極和漏極是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。









  MOS管的工作原理

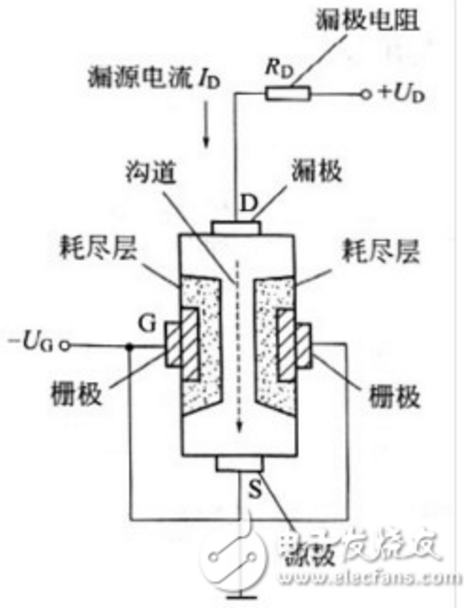

  它是利用VGS來控制“感應電荷”的多少，以改變由這些“感應電荷”形成的導電溝道的狀況，然后達到控制漏極電流的目的。在制造管子時，通過工藝使絕緣層中出現大量正離子，故在交界面的另一側能感應出較多的負電荷，這些負電荷把高滲雜質的N區接通，形成了導電溝道，即使在VGS=0時也有較大的漏極電流ID。當柵極電壓改變時，溝道內被感應的電荷量也改變，導電溝道的寬窄也隨之而變，因而漏極電流ID隨著柵極電壓的變化而變化。下面是MOS管的原理圖。

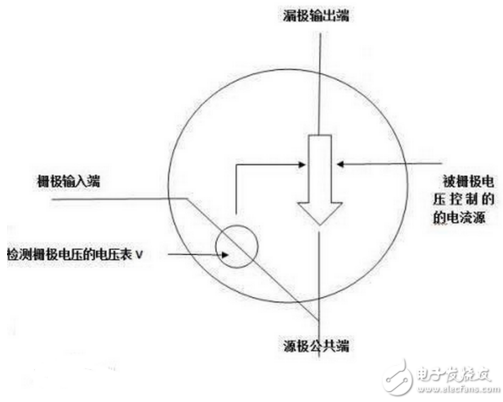

  無論N型或者P型MOS管，其工作原理本質是一樣的。MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件它通過加在柵極上的電壓控制器件的特性，不會發生像三極管做開關時的因基極電流引起的電荷存儲效應，因此在開關應用中，MOS管的開關速度應該比三極管快。



  MOS管的內部結構如下圖所示;其導通時只有一種極性的載流子（多子）參與導電，是單極型晶體管。導電機理與小功率MOS管相同，但結構上有較大區別，小功率MOS管是橫向?qū)щ娖骷β蔒OSFET大都采用垂直導電結構，又稱為VMOSFET，大大提高了MOSFET器件的耐壓和耐電流能力。









  其主要特點是在金屬柵極與溝道之間有一層二氧化硅絕緣層，因此具有很高的輸入電阻，該管導通時在兩個高濃度n擴散區間形成n型導電溝道。n溝道增強型MOS管必須在柵極上施加正向偏壓，且只有柵源電壓大于閾值電壓時才有導電溝道產生的n溝道MOS管。n溝道耗盡型MOS管是指在不加?xùn)艍海旁措妷簽榱悖r(shí)，就有導電溝道產生的n溝道MOS管。



  MOS管的輸入、輸出特性，對于共源極接法的電路，源極和襯底之間被二氧化硅絕緣層隔離，所以柵極電流為0。

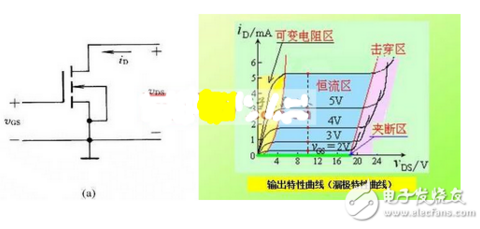

  圖為共源極接法的電路，輸出特性曲線如右圖所示。




  當VGS




  MOS管作為開關元件，同樣是工作在截止或?qū)▋煞N狀態。由于MOS管是電壓控制元件，所以主要由柵源電壓uGS決定其工作狀態。導通的意思是作為開關，相當于開關閉合。NMOS的特性，Vgs大于一定的值就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V或10V就可以了。PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。下面以NMOS管為例介紹其特性。

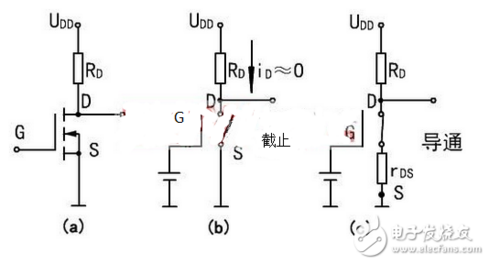

  圖 （a）為由NMOS增強型管構成的開關電路。







  NMOS的特性，Vgs大于一定的值就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V或10V就可以了。



  PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。



  MOS管的作用：



  1、可應用于放大電路。由于MOS管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。



  2、很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。



  3、可以用作可變電阻。



  4、可以方便地用作恒流源。



  5、可以用作電子開關。



  MOS管為壓控元件，你只要加到它的壓控元件所需電壓就能使它導通，它的導通就像三極管在飽和狀態一樣，導通結的壓降最小。這就是常說的精典是開關作用。去掉這個控制電壓經就截止。



  我們知道MOS管對于整個供電系統起著穩壓的作用，但是MOS管不能單獨使用，它必須和電感線圈、電容等共同組成的濾波穩壓電路，才能發揮充分它的優勢。



  主板上的PWM（Plus Width Modulator，脈沖寬度調制器）芯片產生一個寬度可調的脈沖波形，這樣可以使兩只MOS管輪流導通。當負載兩端的電壓（如CPU需要的電壓）要降低時，這時MOS管的開關作用開始生效，外部電源對電感進行充電并達到所需的額定電壓。當負載兩端的電壓升高時，通過MOS管的開關作用，外部電源供電斷開，電感釋放出剛才充入的能量，這時的電感就變成了“電源”，繼續對負載供電。隨著電感上存儲能量的不斷消耗，負載兩端的電壓又開始逐漸降低，外部電源通過MOS管的開關作用又要充電。這樣循環不斷地進行充電和放電的過程，從而形成一種穩定的電壓，永遠使負載兩端的電壓不會升高也不會降低。







  ---
