BT136 貼片可控硅 小電流可控硅 BT136 TO-252

• 來源：宇芯電子 更新時間：2020-07-14 10:19:47點擊：6次

•


  BT136 貼片可控硅 小電流可控硅 BT136 TO-252







  貼片可控硅 BT136的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-252








  貼片可控硅 BT136的引腳圖：









  貼片可控硅 BT136的應用領域：

          BT136可控硅應用于：加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器等...







  貼片可控硅 BT136的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重復浪涌電流	25
  I2t	I2t 值	3.1	A2s
  dIT/dt	通態電流臨界上升率 I-II-III	50	A/μs
  	通態電流臨界上升率 IV	10
  IGM	門極峰值電流	2	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.5
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  貼片可控硅 BT136的電特性：

  1、三象限參數：


  符號	參數	數值		單位
  		SW	CW
  IGT	門極觸發電流	≤10	≤25	mA
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤25	mA
  IL	擎住電流 I-III	≤15	≤25
  	擎住電流 II	≤20	≤30
  dVD/dt	斷態電壓臨界上升率	≥40	≥80	V/μs
  VTM	通態壓降	≤1.55		V







  2、四象限參數：

  符號	參數	數值		單位
  		D	E
  IGT	門極觸發電流 I-II-III	≤5	≤10	mA
  	門極觸發電流 IV	≤10	≤25
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	mA
  IL	擎住電流 I-III-IV	≤10	≤15	mA
  	擎住電流 II	≤15	≤20
  dVD/dt	斷態電壓臨界上升率	≥10	≥20	V/μs
  VTM	通態壓降	≤1.55		V







  貼片可控硅 BT136的參數特性曲線：

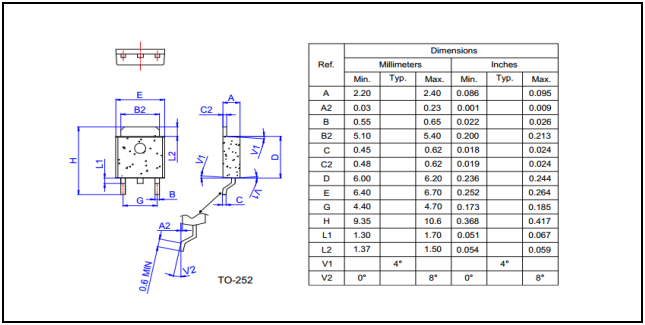

  貼片可控硅 BT136的封裝形式：









  ---
