國產替代可控硅 BT131 TO-92 小家電用可控硅

• 來源：宇芯電子 更新時間：2020-08-01 15:27:37點擊：6次

•


  國產替代可控硅 BT131 TO-92 小家電用可控硅







  國產替代可控硅 BT131的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-89-3L、TO-92、SOT-223-3L








  國產替代可控硅 BT131的應用領域：

          BT131可控硅應用于：加熱控制器、彩燈控制器、電飯煲、燃?xì)恻c(diǎn)火器、電風扇調速器等...







  國產替代可控硅 BT131的引腳圖：









  國產替代可控硅 BT131的極限值(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM ---------------------------------------- 600/800V

  • 通態均方根電流 I_T(RMS) ------------------------------------------------ 1A

  • 通態不重復浪涌電流 I_TSM ---------------------------------------------- 16A

  • 門極峰值電流 I_GM ------------------------------------------------------- 2A

  • 門極峰值功率P_GM ------------------------------------------------------- 5W

  • 門極平均功率P_G(AV) ----------------------------------------------------- 0.5W

  • 存儲溫度 T_STG ------------------------------------------------------------ -40~+150℃

  • 工作結溫 T_j --------------------------------------------------------------- -40~+125℃








  國產替代可控硅 BT131的電特性：

  符號	參數	數值		單位
  		D	E
  IGT	門極觸發電流 I-II-III	≤3	≤5	mA
  	門極觸發電流 IV	≤5	≤10
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤5	≤5	mA
  IL	擎住電流 I-III-IV	≤6	≤10
  	擎住電流 II	≤10	≤15
  dVD/dt	斷態電壓臨界上升率	≥20	≥50	V/μs
  VTM	通態壓降	≤1.55		V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5		μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤100

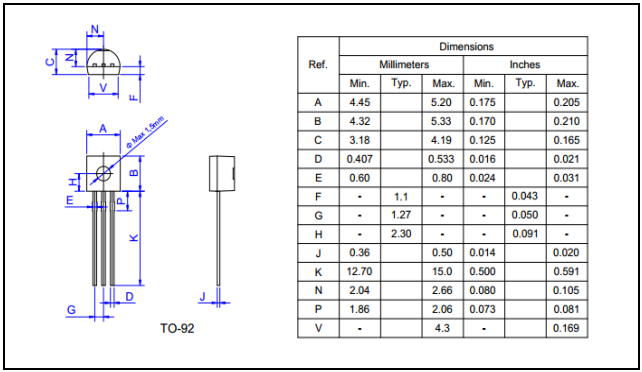

  國產替代可控硅 BT131的封裝外形尺寸：









  ---
