雙向可控硅有哪些應用特點？

• 來源：宇芯電子 更新時間：2020-08-05 18:58:54點擊：6次

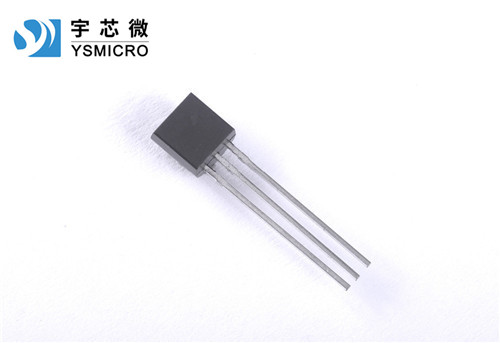

•         雙向可控硅可被認為是一對反并聯連接的普通可控硅的集成，工作原理與普通單向可控硅相同。雙向可控硅有兩個主電極T1和T2，一個門極G， 門極使器件在主電極的正反兩個方向均可觸發導通，所以雙向可控硅在一個和三的象限有對稱的伏安特性。雙向可控硅門極加正、負觸發脈沖都能使管子觸發導通，因此有四種觸發方式。雙向可控硅應用為正常使用雙向可控硅，需定量掌握其主要參數，對雙向可控硅進行適當選用并采取相應措施以達到各參數的要求。那么雙向可控硅有哪些應用特點？



          1、耐壓級別的選擇： 通常把VDRM(斷態重復峰值電壓)和 VR R M(反向重復峰值電壓)中較小的值標作該器件的額定電壓。 選用時，額定電壓應為正常工作峰值電壓的2~3倍，作為允許的操作過電壓裕量。




          2、電流的確定： 由于雙向可控硅通常用在交流電路中，因此不用平均值而用有效值來表示它的額定電流值。由于可控硅的過載能力比一般電磁器件小，因而一般家電中選用可控硅的電流值為實際工作電流值的2~3倍。 同時， 可控硅承受斷態重復峰值電壓VD R M 和反向重復峰值電壓 V R R M 時的峰值電流應小于器件規定的IDRM 和 IRRM。




          3、通態(峰值)電壓 VT M 的選擇： 它是可控硅通以規定倍數額定電流時的瞬態峰值壓降。為減少可控硅的熱損耗，應盡可能選擇VTM 小的可控硅。




          4、維持電流： IH 是維持可控硅保持通態所必需的小主電流，它與結溫有關，結溫越高， 則 IH 越小。




          5、電壓上升率的抵制： dv/dt指的是在關斷狀態下電壓的上升斜率，這是防止誤觸發的一個關鍵參數。此值超限將可能導致可控硅出現誤導通的現象。由于可控硅的制造工藝決定了 A2 與 G 之間會存在寄生電容。







  ---
