P溝道MOS管 GM2307 SOT-23 貼片場效應管

• 來源：宇芯電子 更新時間：2020-09-30 10:38:11點擊：6次

•


  P溝道MOS管 GM2307 SOT-23 貼片場效應管







  P溝道MOS管 GM2307的特點：

  • 低導通電阻和最大直流電流能力

  • 超高元胞密度設計

  • 封裝形式：SOT-23








  P溝道MOS管 GM2307的應用領域：

  • 筆記本電源管理

  • 便攜式設備

  • 電池電源系統

  • DC/DC變換

  • 負載開關應用

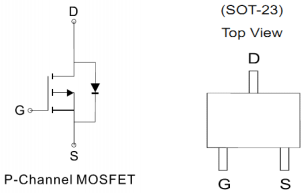

  P溝道MOS管 GM2307的內部結構：









  P溝道MOS管 GM2307的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	-30	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續 (TA=25℃)	ID	-3	A
  漏極電流-脈沖	IDM	-12
  總耗散功率 (TA=25℃)	PD	1.04	W
  總耗散功率 (TA=70℃)		0.67
  熱阻	RθJA	120	℃/W
  結溫/存儲溫度	TJ,Tstg	-55~+150	℃







  P溝道MOS管 GM2307的電特性：

  如無特殊說明，T_A=25℃

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓 ID=-250uA,VGS=0V	BVDSS	-30			V
  柵極開啟電壓 ID=-250uA,VGS=VDS	VGS(th)	-1		-3
  內附二極管正向壓降 ISD=-1A,VGS=0V	VSD			-1.2	V
  零柵壓漏極電流 VGS=0V,VDS=-30V	IDSS			-1	uA
  柵極漏電流 VGS=±10V,VDS=0V	IGSS			±100	nA
  靜態漏源導通電阻 ID=-3.2A,VGS=-10V	RDS(ON)		58	70	mΩ
  靜態漏源導通電阻 ID=-2.5A,VGS=-4.5V			75	95
  輸入電容 VGS=0V,VDS=-15V，f=1MHz	CISS		460		pF
  輸入電容 VGS=0V,VDS=-15V，f=1MHz	COSS		74
  柵源電荷密度 VDS=-15V,ID=-1.7A,VGS=-4.5V	Qgs		2.8		nC
  柵漏電荷密度 VDS=-15V,ID=-1.7A,VGS=-4.5V	Qgd		2.3
  開啟延遲時間 VDS=-15V,ID=-1A,RGEN=6Ω,VGS=-10V	td(on)		33		ns
  開啟上升時間 VDS=-15V,ID=-1A,RGEN=6Ω,VGS=-10V	tr		17
  關斷延遲時間 VDS=-15V,ID=-1A,RGEN=6Ω,VGS=-10V	td(off)		39
  關斷下降時間 VDS=-15V,ID=-1A,RGEN=6Ω,VGS=-10V	tf		5







  ---
