穩壓IC AMS1117 可調電壓穩壓芯片 1117應用及說明
三端穩壓管 AMS1117的性能介紹：
AMS1117是低壓差的三端線性穩壓電路。外圍應用電路簡單，固定電壓版本只需輸入輸出兩個電容和負載即可工作。芯片內部包括啟動電路，偏置電路，電壓基準源電路，過熱保護，過流保護，功率管及其驅動電路等模塊組成。其中過流保護和過熱保護模塊，能夠在應用電路的環境溫度大于120℃以上或負載電流大于1.1A時，保證芯片和系統的安全。
AMS1117的參考電壓電路提供穩定的參考電平，由于采用內部的修正技術，保證輸出電壓精度達到±1%，同時由于參考電壓經過精心的溫度補償設計考慮，使得芯片的輸出電壓的溫度漂移系數小于100ppm/℃。
三端穩壓管 AMS1117的典型應用及說明：
三端穩壓器AMS1117包括各種固定電壓版本和可調版本，其應用簡單，典型應用如圖所示：
應用提示：
1、對于所有應用電路均推薦使用輸入旁路電容C1為10uF鉭電容。
2、為保證電路的穩定性，在輸出端接22uF鉭電容C2。
3、 若想進一步提高紋波抑制比可考慮使用可調電壓版本，并在可調端接旁路電容CAdjust，推薦使用10uF左右的鉭電容。22uF的輸出電容基本可以滿足在所有工作條件下，電路正常工作。CAdjust值得選取滿足2*Fripple*CADjust＜R1。
AMS1117在輸出端和可調端之間提供1.25V的參考電壓，客戶可根據需要通過電阻倍增的方式調整到所需要的電壓。如圖所示，圖中R1、R2為倍增電阻。
說明：
可調版本的輸出電壓等于Vout=Vref*(1+R2/R1)+IAdj*R2，由于IAdj較小（50uA左右），遠小于流過R1的電路（4mA左右），因此可忽略。
R1的值的選取：為了保證可調版本的正常工作，R1值應在200~350Ω之間，此時電路能提供的最小工作電流約為0mA，最佳工作點所對應的最小工作電流大于5mA。若R1值過大，則電路正常工作的最小工作電流為4mA，最佳工作點所對應的最小工作電流大于10mA。
散熱問題：
AMS1117最大能提供1A以上電流，因此當電流工作在大電流，高輸入輸出電壓情況下時，芯片自身所消耗功耗將達到幾瓦的數量級，此時必須考慮芯片的熱耗散能力。AMS1117的SOT-223貼片式封裝形式熱阻約為20°C/W（從芯片的內部到封裝基板），從封裝基板和環境溫度之間的熱阻取決于應用AMS1117的PCB板上的銅箔面積，當銅箔面積等于5cm*5cm（正反兩面）時，該熱阻約為30°C/W。因此總的熱阻為20°C/W。若想進一步降低熱阻則需適當增加銅箔面積。

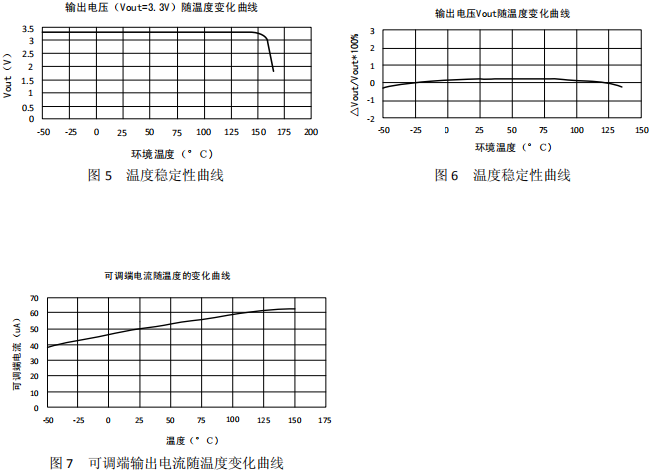

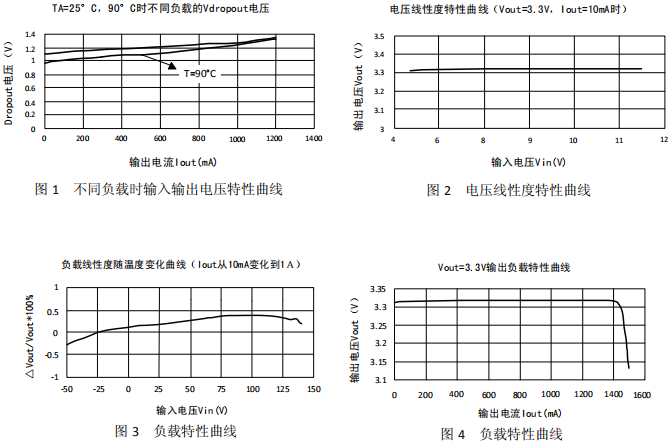

三端穩壓管 AMS1117的典型應用曲線圖：
