國產可控硅 BTB16 TO-263 雙向可控硅型號 可替換可控硅T1635

• 來源：宇芯電子 更新時間：2021-03-23 14:08:58點擊：6次

•


  國產可控硅 BTB16 TO-263 雙向可控硅型號 可替換可控硅T1635







  國產可控硅 BTB16的引腳圖：









  國產可控硅 BTB16的應用領域：

          國產可控硅 BTB16應用于：加熱控制器、調速控制器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器。







  國產可控硅 BTB16的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-263








  國產可控硅 BTB16的極限參數(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	16	A
  ITSM	通態不重復浪涌電流	160
  I2t	I2t 值	140	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  國產可控硅 BTB16的電特性：

  符號	參數	數值			單位
  		SW	CW	BW
  IGT	門極觸發電流	≤10	≤35	≤50	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤15	≤30	≤50	mA
  IL	擎住電流  I-III	≤25	≤50	≤70
  	擎住電流  II	≤30	≤60	≤80
  dVD/dt	斷態電壓臨界上升率	≥40	≥500	≥1000	V/μs
  VTM	通態壓降	≤1.55			V

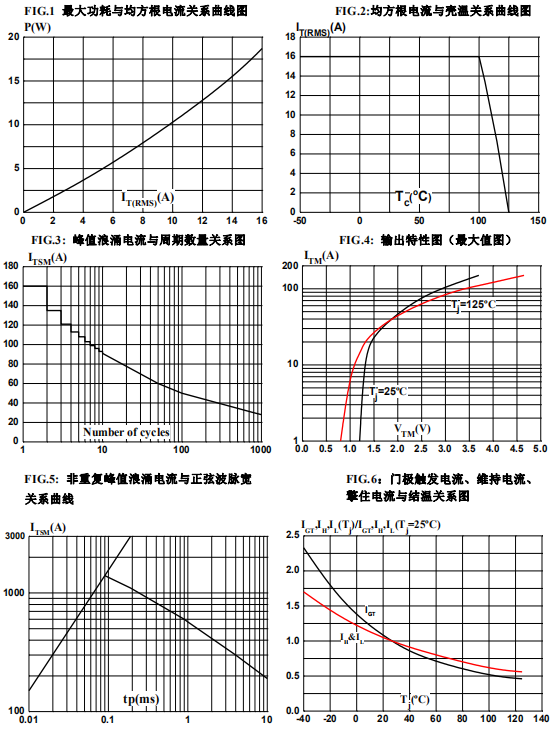

  國產可控硅 BTB16的參數特性曲線圖：

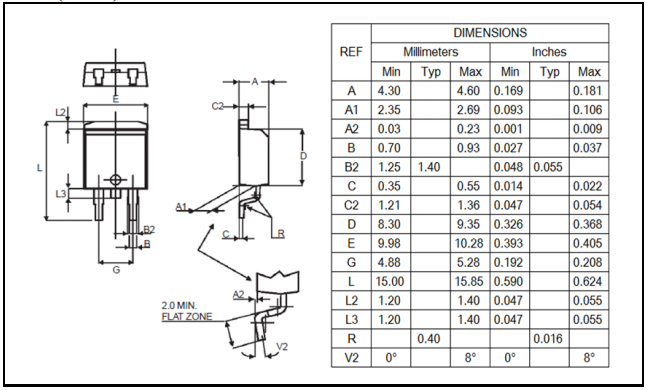

  國產可控硅 BTB16的封裝外形尺寸：









  ---
