  MCR100-6參數及管腳 國產可控硅100-6







  國產可控硅 MCR100-6的管腳圖：









  國產可控硅 MCR100-6的特點：

  • PNPN 四層結構的硅單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-23-3L、TO-92








  國產可控硅 MCR100-6的應用：


           MCR100-6可控硅應用于：脈沖點火器、負離子發生器、邏輯電路驅動、彩燈控制器、漏電保護器、吸塵器軟啟動...








  國產可控硅 MCR100-6的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM：400V

  • 通態均方根電流 I_T(RMS)：0.8A

  • 通態平均電流 I_T(AV)：0.5A

  • 通態不重復浪涌電流 I_TSM：8A

  • 通態電流臨界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：0.2A

  • 門極峰值功率 P_GM：0.5W

  • 門極平均功率 P_G(AV)：0.1W

  • 存儲溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+110℃








  國產可控硅 MCR100-6的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	3	mA
  IL	擎住電流	4
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.5	V







  國產可控硅 MCR100-6的封裝外形尺寸：

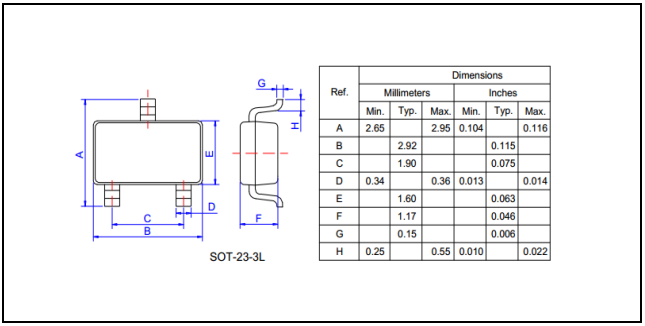

  1、SOT-23-3L：

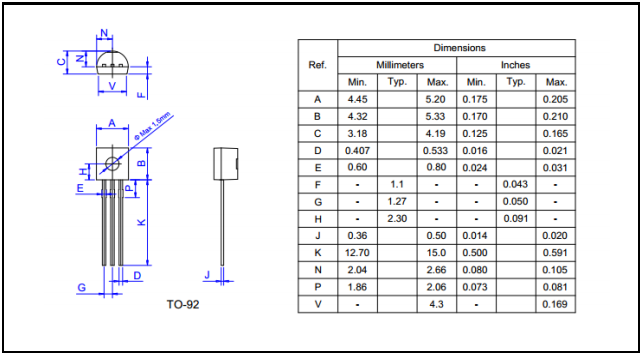

  2、TO-92：









  ---
