MOS管 EMB12N10A TO-252 100V場效應管 12N10

• 來源：宇芯電子 更新時間：2020-09-03 15:43:17點擊：6次

•


  MOS管 EMB12N10A TO-252 100V場效應管 12N10

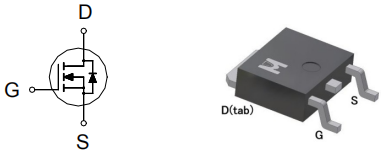

  100V場效應管 EMB12N10A的引腳圖：









  100V場效應管 EMB12N10A的極限值(除非另有規定，T_A=25℃)：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	100	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續 TC=25℃	ID	68	A
  漏極電流-連續 TC=100℃		43
  漏極電流-脈沖	IDM	150
  雪崩電流	IAS	18
  雪崩能量	EAS	16.2	mJ
  重復雪崩能量	EAR	8.1
  功耗 TC=25℃	PD	89	W
  功耗 TC=100℃		35
  結溫和存儲溫度	Tj，Tstg	-55~150	℃







  100V場效應管 EMB12N10A的電特性(除非另有規定，T_J=25℃)：

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	V(BR)DSS	100			V
  柵極開啟電壓	VGS(th)	1	2	3
  柵極漏電流 VDS=0V,VGS=±12V	IGSS			±100	nA
  靜態漏源導通電阻 VGS=10V,ID=12A	RDS(ON)		9.5	12	mΩ
  靜態漏源導通電阻 VGS=4.5V,ID=10A			11.5	15
  正向跨導	gfs		45		S
  輸入電容	Ciss		2130		pF
  輸出電容	Coss		336
  反向傳輸電容	Crss		29
  柵源電荷密度	Qgs		10		nC
  柵漏電荷密度	Qgd		8.2
  開啟延遲時間	td(on)		6		nS
  開啟上升時間	tr		10
  關斷延遲時間	td(off)		8
  開啟下降時間	tf		25

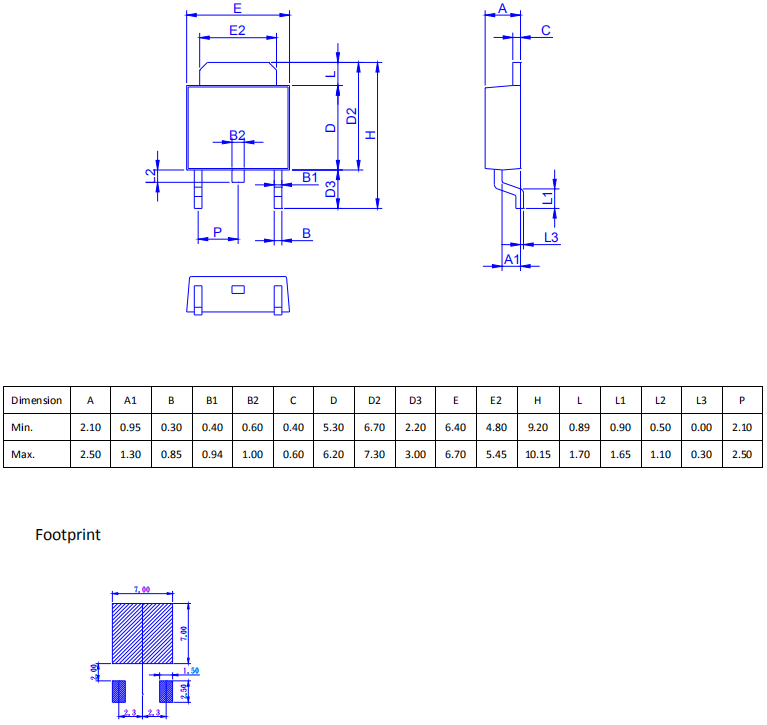

  100V場效應管 EMB12N10A的封裝外形尺寸：









  ---
